BK7光学ガラスレンズ

品質 BK7光学ガラスレンズ 工場
品質 BK7光学ガラスレンズ 工場
製品仕様
原産地: 中国
ブランド名: Advance
認定: ROHS\Reach
モデル番号: 条件として
最低注文数量: 1
価格: $0.2~$100
支払い条件: T/T&L/C
補給能力: 1000k/月
製品詳細
ハイライト:

0.001mm 60/40 BK7 Optical Glass Lens

,

bk7 60/40 0.001mm Optical Glass Lens

,

0.001mm BK7 60/40 Meniscus Lens
Customized Support: OEM、ODM
Usage: 光学
Shape: 球状
Material: 光学ガラス
Focal Length: カスタム
Coating: 要求に応じて
Diameter: 25mm
Diameter Tolerance: +/-0.005mm
Surface Accuracy: N=1～0.5
Centerthickness Tolerance: +/- 0.001mm
Focal Length Tolerance: +/- 1％
Surface Quality: 10/5~60/40
Centerthickness: 5 mm
Width Tolerance: +/-0.01mm
Style: アンティーク
Operatingtemperature: -20から70 °C
Refractiveindex: 1.52
Focal Length: 150mm
製品説明
BK7 光学ガラスレンズ
専門知識：多用途材料エンジニアリング

当社の光学レンズは、電磁スペクトル全体にわたる性能のために設計されています。お客様の特定の波長帯要件に合わせて専門的な材料選定を行い、最適な透過率と熱安定性を保証します。

  • 可視光・近赤外線（NIR）： 高品位BK7（K9）および光学ガラスにより、コスト効率が高く高解像度のイメージングを実現します。
  • 紫外線（UV）・高出力： プレミアムクォーツ（溶融石英）およびCaF₂により、優れたUV透過率とレーザー損傷耐性を実現します。
  • 赤外線（IR）： 精密研磨されたゲルマニウム（Ge）、シリコン（Si）、セレン化亜鉛（ZnSe）により、サーマルイメージングおよびCO₂レーザー用途に対応します。
  • 究極の耐久性： サファイア基板は、耐傷性と高い熱伝導率が要求される過酷な環境に適しています。
技術仕様
パラメータ 仕様
材料 BK7またはその他の光学ガラス、クォーツ、サファイア、Ge、Si、ZnSe、CaF₂など
直径 1.5～300mm
半径 R0.8mm～∞
焦点距離 -30000mm～+30000mm
中心厚公差 ±0.01mm
直径公差 ±0.005mm
焦点距離公差 ±1%
表面精度 N=1～3
不規則性 ΔN=0.1～0.5
偏心 3"～1"
表面品質 10/5～60/40
コーティング ご要望に応じて
応用分野 イメージング、照明、レーザーなど

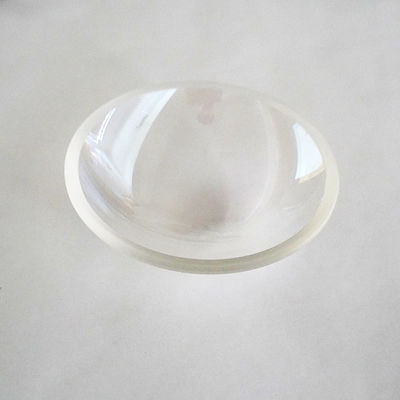

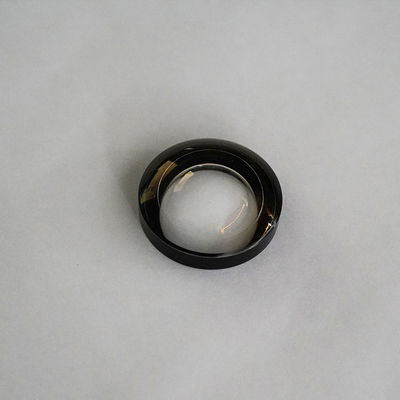

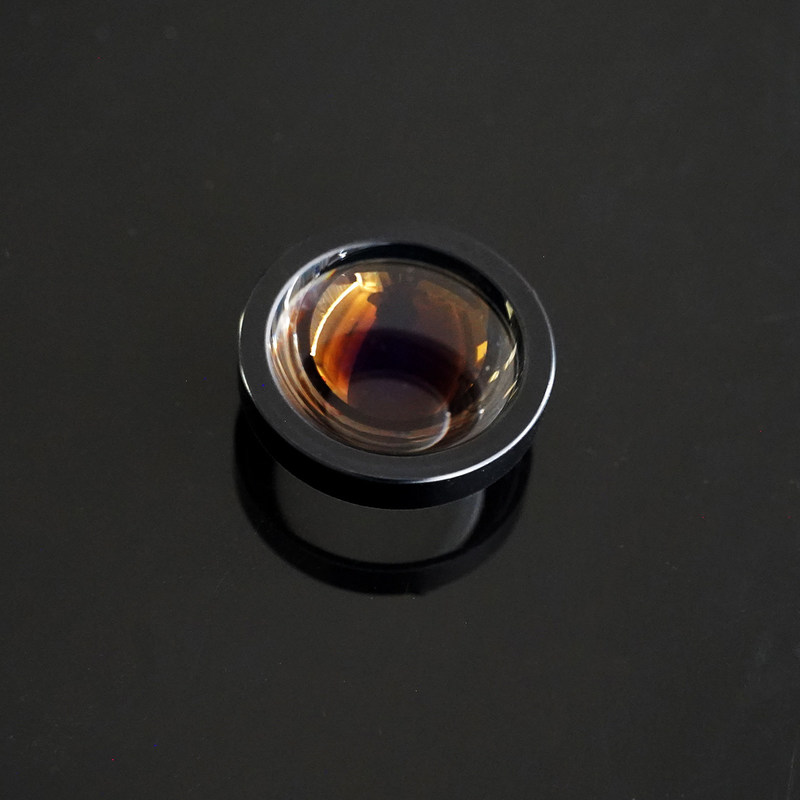

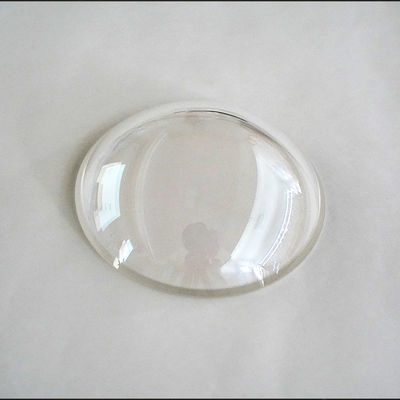

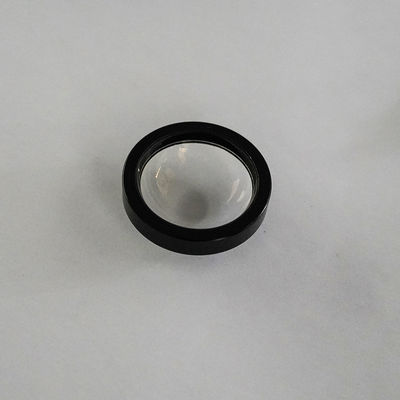

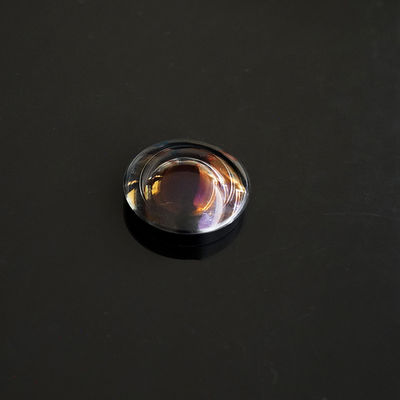

BK7 Optical Glass Lens product display BK7 Optical Glass Lens close-up view
経験：多業界応用ソリューション

当社のレンズは単なる部品ではなく、グローバル産業向けのソリューションです。私たちは、以下の分野における微妙な要件を理解しています。

  • イメージングシステム： 医療内視鏡およびマシンビジョン向けの、ΔN = 0.1の不規則性を持つ高解像度レンズ。
  • レーザー技術： 高いピークパワー密度に耐えうる特殊コーティングおよび基板（ZnSe/クォーツ）。
  • 精密照明： 光抽出とビーム整形を最適化するために設計されたカスタム半径（R0.8mm～∞）。
信頼性：品質保証とコーティング

カスタムコーティングサービス（ご要望に応じて）： 各レンズは、BBAR（広帯域反射防止）、特定のレーザーライン用のVコート、および頑丈なIR窓用のダイヤモンドライクカーボン（DLC）を含む、カスタマイズされた薄膜コーティングで最適化できます。

厳格な計測：
  • 干渉測定： 最新のZygo干渉計を使用して、表面の不規則性（ΔN）を検証します。
  • 完全なトレーサビリティ： 各バッチには、寸法精度とスペクトル性能の詳細を記載した包括的な検査レポートが付属します。
  • グローバルコンプライアンス： すべての材料はRoHSおよびREACHに準拠しており、国際的な環境および安全基準を満たしています。
Optical lens manufacturing process Quality control inspection Lens coating facility Advanced metrology equipment Precision lens assembly Lens testing laboratory Finished optical lenses Lens packaging and shipping 1.5mm to 300mm Optical Lens Design, BK7 Dichroic Optical Filter
よくある質問
Q1：小口径レンズの直径公差±0.005mmをどのように達成しますか？
ミクロンレベルの精度を達成するには、高安定性CNC研削盤と、当社の施設における厳密に管理された周囲温度の組み合わせが必要です。1.5mmから10mmのレンズについては、特殊なマイクロオプティクスセンタリング装置を使用して、寸法精度と最小限の偏心（1"まで）の両方を保証します。
Q2：「不規則性 ΔN = 0.1～0.5」の意味は何ですか？
表面精度（N）は全体のパワー偏差を指しますが、不規則性（ΔN）はレンズ表面の局所的な変動、つまり「滑らかさ」を測定します。ΔNが0.1であることは、ほぼ完璧な球面であることを示しており、これは回折限界イメージングおよび高出力レーザーシステムにおいて、ビームの歪みやホットスポットを防ぐために不可欠です。
Q3：ゲルマニウム（Ge）やZnSeなどのIR材料では、表面品質をどのように管理しますか？
IR結晶は、一般的にBK7ガラスよりも柔らかく脆いです。20-10のスクラッチ・ディグ表面品質を達成するために、特殊なダイヤモンドターニング（SPDT）とカスタム研磨スラリーを採用しています。これにより、サブサーフェスダメージを防ぎ、8μmから12μmの範囲で高い透過率を確保します。
Q4：非常に短い半径（R0.8mm）のレンズを製造できますか？
はい。当社の生産ラインは、高曲率光学系に最適化されています。0.8mmの半径を製造するには、カスタムメイドのダイヤモンドツールと精密な干渉測定による監視が必要であり、焦点距離が指定された±1%の公差内に収まるようにします。
Q5：Quartzの代わりにCaF₂（フッ化カルシウム）を指定すべきなのはいつですか？
QuartzはUVに優れていますが、アプリケーションが真空UV（180nm）から中赤外線（7μm）に及ぶ場合は、CaF₂が好まれます。さらに、CaF₂は屈折率が低く、色収差も少ないため、ハイエンドのアポクロマチックレンズ設計に最適です。
Q6：サファイア基板上のコーティングの耐久性をどのように保証しますか？
サファイアは非常に硬い（モース硬度9）です。コーティングの密着性を確保するために、イオンアシスト蒸着（IAD）技術を使用しています。このプロセスは、薄膜のパッキング密度を高め、コーティングを基板自体と同じくらい頑丈にし、過酷な摩耗および湿度試験に合格できるようにします。
Q7：焦点距離と表面精度の証明書を提供していますか？
はい。高精度な注文には、すべて計測レポートを提供できます。表面トポグラフィにはZygo NewView干渉計を、焦点距離の検証には自動焦点距離計を使用し、N値から中心厚まで、すべてのパラメータがお客様の正確な図面を満たしていることを確認します。
