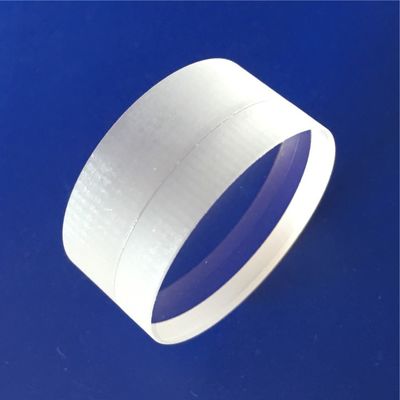

30mmの石英ガラスレンズ
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
30mmの石英ガラスレンズ
,K9石英ガラスレンズ
,60/40の色消しレンズ
Customized Support:
OEM、ODM
Material:
光学ガラス
Usage:
光学的
Structure:
Plano-convex
Diameter Tolerance:
+/-0.005mm
Shape:
球状
Surface Accuracy:
N=1～0.5
Focal Length:
カスタム
Centerthickness Tolerance:
+/- 0.001mm
Focal Length Tolerance:
+/- 1％
Surface Quality:
10/5~60/40
Size:
OEMサイズ
Interface Type:
キヤノンEF-S
Diameter:
25mm
Centerthickness:
5 mm
Width Tolerance:
+/-0.01mm
Operatingtemperature:
-20から70 °C
Refractiveindex:
1.52
製品説明
30mm 溶融石英レンズ
製品概要
卸売 K9 光学ガラスクリアガラスメーカー 30 ミリメートルサファイアドーム超硬溶融シリカサファイア光学レンズ
プロフェッショナル概要: 合成水晶の優秀性
精密フォトニクスの分野において、30mm 石英ガラスレンズは材料の純度と熱耐久性の頂点を表します。標準的な光学ガラスとは異なり、このレンズは、ほぼゼロの熱膨張係数と、深紫外 (UV) から近赤外 (NIR) スペクトルまでの優れた透過率で知られる高級合成石英ガラスから製造されています。
この直径 30 mm は業界標準のサイズであり、熱安定性が譲れない要件である高性能レーザー システム、医療診断ツール、半導体検査装置への統合に最適化されています。
製造プロセスには、細心の注意を払った冷間加工と超研磨技術が含まれます。溶融シリカはクラウン ガラスよりもはるかに硬いため、このレンズの作成には、表面精度が回折限界基準を満たしていることを確認するための特殊なダイヤモンド工具と干渉計の監視が必要です。
技術仕様
| 材料 | BK7または他の光学ガラス、石英、サファイア、Ge、Si、ZnSe、CaF2など |
|---|---|
| 直径 | 1.5～300mm |
| 半径 | R0.8mm-∞ |
| 焦点距離 | -30000mm～+30000mm |
| 中心厚さの許容差 | +/-0.01mm |
| 直径公差 | +/-0.005mm |
| 焦点距離許容差 | +/-1% |
| 面精度 | N=1~3 |
| 不規則性 | ΔN=0.1～0.5 |
| 偏心 | 3インチ～1インチ |
| 表面品質 | 10/5～60/40 |
| コーティング | ご要望に応じて |
| 応用分野 | 映像、照明、レーザーなど |

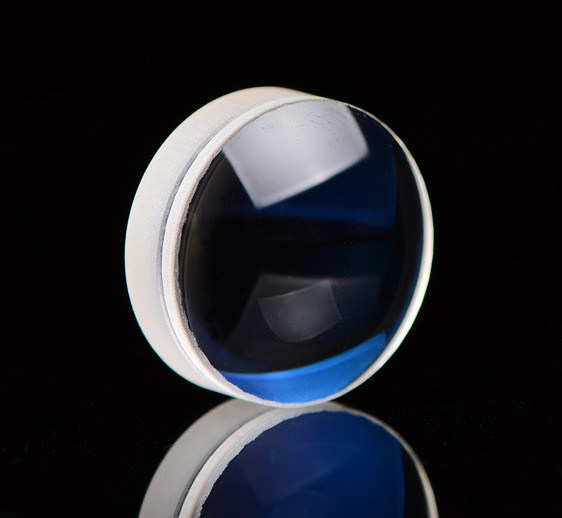

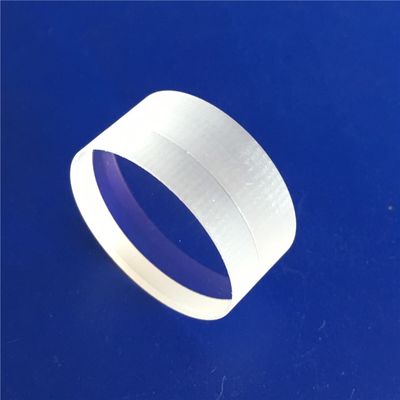

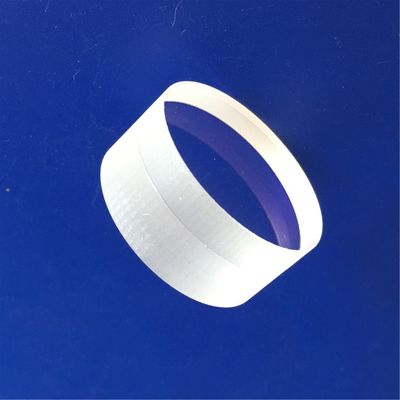

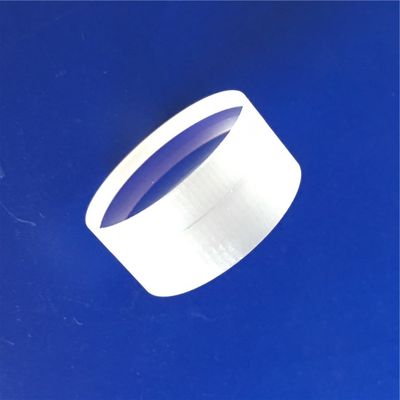

製品画像
主な利点
- 極めて優れた熱弾性:急激な温度変動や高温の動作熱に耐え、ひび割れや光学特性の損失が発生しません。
- 深紫外透明度:185nmまでの優れた透過率を実現し、UV硬化およびリソグラフィーに最適
- 優れた化学純度:合成の性質により、内包物や気泡が含まれないことが保証され、光の散乱やエネルギー損失が防止されます。
主な応用分野
- レーザー材料加工:ファイバーレーザー溶接および切断ヘッドに統合して高精度の金属加工を実現
- 半導体検査:深紫外照明を必要とするウェーハ計測ツールでの利用
- 生体医療機器:ゼロバックグラウンド蛍光が必要な DNA シークエンシングおよび蛍光顕微鏡での使用
- 航空宇宙と防衛:厳しい環境ストレスに直面する高高度センサーおよび LIDAR システムへの導入
よくある質問
高出力レーザー集束には、BK7 よりも 30mm 溶融石英レンズが好まれるのはなぜですか?
高出力アプリケーションでは、レーザーエネルギーがわずかに吸収されるだけでもガラスが加熱される可能性があります。 BK7 は熱膨張係数が大きいため、レンズが変形して焦点が移動します。 30mm 溶融石英レンズは膨張がほぼゼロであるため、焦点が安定した状態に保たれます。これは一貫した切断と溶接の結果にとって重要です。
30mm 石英レンズは極低温または真空環境でも使用できますか?
絶対に。レンズは熱衝撃に強く、真空中でガスを放出しません。その構造的完全性は液体窒素温度から 1000°C を超える温度まで損なわれないため、宇宙搭載の計器に最適です。
表面の品質は 30mm 石英レンズのパフォーマンスにどのような影響を与えますか?
レーザーユーザーにとって、表面欠陥は吸収中心として機能する可能性があります。 10/5 Scratch-Dig 評価のレンズは、光を散乱させる微細な欠陥が事実上存在しないことを保証し、その結果、レーザー誘起損傷しきい値 (LIDT) が大幅に増加します。
±0.005mm の直径公差は、30mm の石英レンズごとに標準ですか?
各種公差グレードをご用意しております。一般的な使用では±0.05mmが標準ですが、レンズを手動調整せずに完全に固定する必要がある自動組立ラインを使用するお客様向けに、当社の高精度±0.005mmバージョンも用意されています。
UV 用途で 30mm 石英レンズに最も効果的なコーティングは何ですか?
UV 作業の場合、通常、フッ化マグネシウム (MgF₂) または特殊な UV-AR コーティングを適用します。これにより、266nm や 355nm などの特定の波長での透過率が 99% 以上に増加します。
会社情報
Shanghai Advance Optical-Electronics Technology Co., Ltd. は、2009 年 9 月に正式に設立されたテクノロジーベースの生産企業です。工場は上海虹橋国際空港から車でわずか 30 分の上海市青浦工業団地にあります。
同社は光学業界の優秀な技術者を多数集め、光学の機械・電気設計、加工、販売サービスまで総合的なサポート体制を整えております。私たちは、お客様一人ひとりに高品質で便利な商品とサービスを提供します。
事業内容
光学機械および電気モジュールの開発、精密光学素子加工、カメラレンズ設計および加工、光学設計および光路最適化ソリューション、技術コンサルティングおよびアフターサービス。
応用分野
マシンビジョン、人工知能、生物医学、スマートシティ、ハイエンドモニタリング、試験機器、機器、レーザーエッチング、特殊照明、科学研究機関。
会社の利点
- 設計・生産・販売の総合力で、お客様に便利な調達サービスをワンストップでご提供
- 数万の光学モールドとサンプルを低コストで迅速な校正サービスに利用可能
- 顧客の新製品の研究開発に早期に参加し、プロジェクトをより効率的にするための実現可能な計画と提案を提供します
