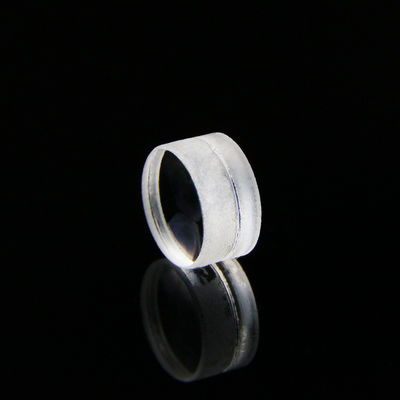

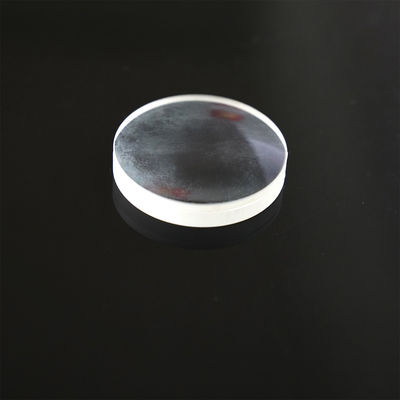

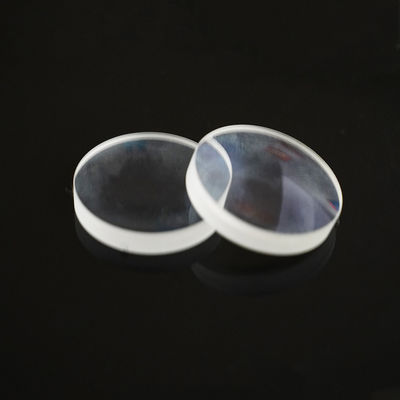

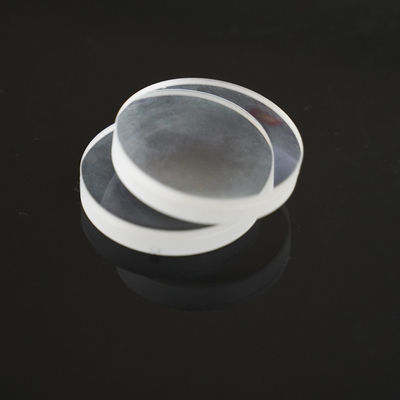

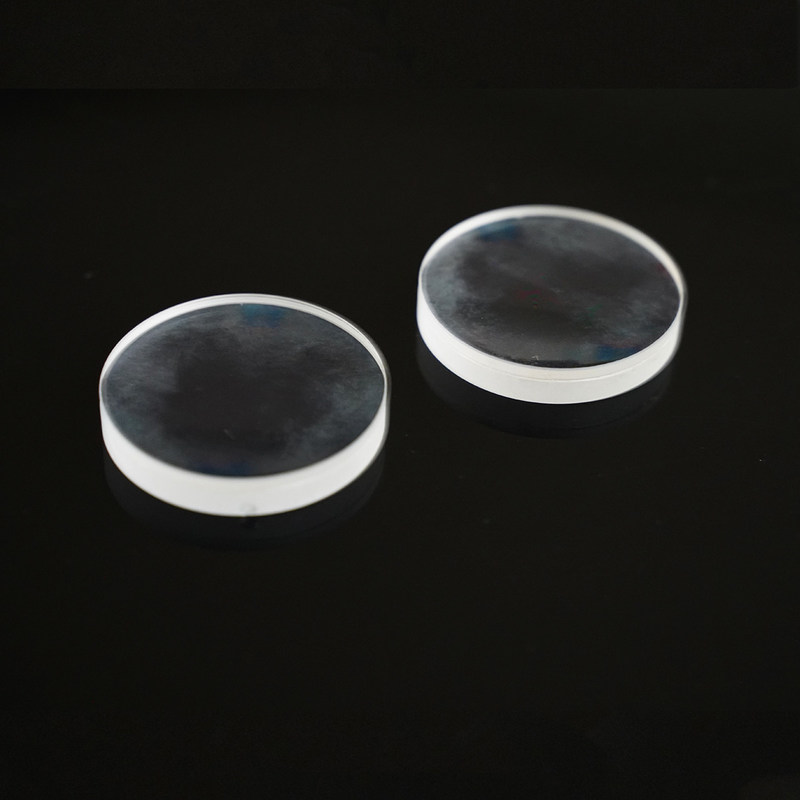

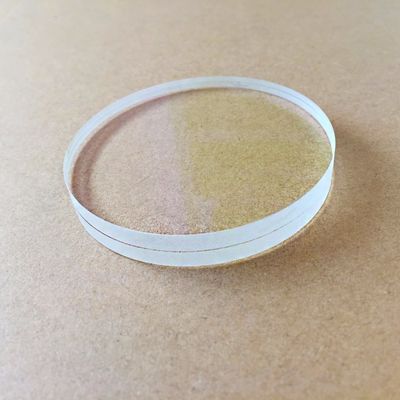

BK7非球面の光学レンズ
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
10/5枚のBK7非球面の光学レンズ
,10/5枚のB270非球面の光学レンズ
,10/5枚の光学ガラスレンズ
Customized Support:
OEM、ODM
Usage:
光学的
Structure:
Plano-convex
Shape:
球状
Material:
光学ガラス
Focal Length:
カスタム
Coating:
要求に応じて
Diameter:
25mm
Diameter Tolerance:
+/-0.005mm
Surface Accuracy:
N=1～0.5
Centerthickness Tolerance:
+/- 0.001mm
Focal Length Tolerance:
+/- 1％
Surface Quality:
10/5~60/40
Centerthickness:
5 mm
Width Tolerance:
+/-0.01mm
Operatingtemperature:
-20から70 °C
Refractiveindex:
1.52
Focal Length:
150mm
製品説明
BK7非球面光学レンズ
製品概要
BK7 クォーツ B270 光学接合高精度色消しダブレット凸レンズ光学系用
接合レンズ技術
接合レンズは色消しレンズとも呼ばれ、2枚の単レンズを接合して形成されています。マルチカラー (白色光) イメージングのパフォーマンスは、単一レンズのパフォーマンスよりも大幅に優れています。色消しレンズは、ガラスの分散を補正するために、異なる材質の 2 枚のレンズを貼り合わせて構成されています。色収差の問題を解消することで、色消しレンズは多色の照明や画像処理の用途で広く使用され、費用対効果が向上しています。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 材料 | BK7または他の光学ガラス、石英、サファイア、Ge、Si、ZnSe、CaF2など |
| 直径 | 1.5～300mm |
| 半径 | R0.8mm-∞ |
| 焦点距離 | -30000mm～+30000mm |
| 中心厚さの許容差 | +/-0.01mm |
| 直径公差 | +/-0.005mm |
| 焦点距離許容差 | +/-1% |
| 面精度 | N=1~3 |
| 不規則性 | ΔN=0.1～0.5 |
| 偏心 | 3インチ～1インチ |
| 表面品質 | 10/5～60/40 |
| コーティング | ご要望に応じて |
| 応用分野 | 映像、照明、レーザーなど |
専門的な概要: 非球面の幾何学的利点
現代の光学設計の進化において、BK7非球面光学レンズ従来の球面光学を超える大きな進歩を表しています。あBK7非球面光学レンズは、完全な球面から逸脱した複雑な表面プロファイルを特徴としており、標準的なシングレットよりも効果的に球面収差を除去できます。高級ボロシリケートクラウンガラスを採用することで、BK7非球面光学レンズレンズ周辺部でよく見られるぼやけ効果を発生させずに、光を収束させるための安定した透明度の高いソリューションを提供します。
機能的な利点と用途
のBK7非球面光学レンズ高解像度フォトニクスの基礎です。以下に、機能上の利点と実際の実装を示します。
- 収差のないイメージング:あBK7非球面光学レンズ周辺光線によって引き起こされる「ぼやけ」を補正し、センサー領域全体にわたって鮮明な焦点を確保します。
- 重量とスペースの削減:を実装することで、BK7非球面光学レンズ、エンジニアは複雑なレンズアセンブリを簡素化し、光学トレインの全長を短縮できます。
- 優れたライトコレクション:のユニークなプロフィールBK7非球面光学レンズ画質を犠牲にすることなく、より低い F 値でより大きな絞りが可能になります。
- 多様な応用分野:
- レーザービーム整形:を利用して、BK7非球面光学レンズガウス ビームを均一なフラットトップ プロファイルに変換します。
- 医療内視鏡検査:マイクロを統合するBK7非球面光学レンズ内部空洞内で広角で歪みのない視野を提供します。
- デジタル投影:の使用BK7非球面光学レンズ高ルーメンのディスプレイシステムで端から端までの鮮明さを確保します。
- 産業検査:を展開するBK7非球面光学レンズマシンビジョンカメラで高速高精度仕分けを実現します。
よくある質問
Q1: BK7 非球面光学レンズが球面レンズよりも好まれるのはどのような場合ですか?
答え：あBK7非球面光学レンズ高速システム (F 値が低い) で球面収差を補正する必要がある場合に不可欠です。単一の球面レンズでは必要なスポット サイズを達成できない場合、BK7非球面光学レンズ通常、周辺光線を中心光線と同じ焦点にリダイレクトすることで問題を解決します。
Q2: BK7 非球面光学レンズの面精度はどのように確認しますか?
答え：非接触表面形状計と 3D レーザー干渉計を利用して、非球面のマッピングを行います。これにより、BK7非球面光学レンズ設計で定義された数学的多項式に正確に準拠します。
Q3: BK7 非球面光学レンズに高倍率コーティングを施すことはできますか?
答え：絶対に。イオンアシスト蒸着 (IAD) コーティングを適用します。BK7非球面光学レンズ、工業用レーザー溶接や切断に必要な高エネルギー密度に耐えることができます。
Q4: マイクロ BK7 非球面光学レンズの直径公差は ±0.005mm ですか?
答え：はい。マイクロ光学の場合、特殊なセンタリング装置を使用して、±0.005mm許容差を確保し、BK7非球面光学レンズ光ファイバーコネクタやマイクロセンサーと完璧に位置合わせします。
Q5: BK7 非球面光学レンズはプラスチック非球面よりも優れた熱安定性を持っていますか?
答え：はい、ガラスベースですBK7非球面光学レンズプラスチックよりも熱膨張係数がはるかに低く、融点が高いため、BK7非球面光学レンズ変動する産業環境においてはるかに信頼性が高くなります。
Q: 御社の主力製品や使用分野は何ですか?
答え:当社は光学設計、光学素子加工、レンズ組立を専門に行っております。球面レンズ、非球面レンズ、シリンドリカルレンズ、反射鏡、フィルター、ロッドレンズ、カメラレンズなど。当社の製品はイメージング、レーザー、照明用途に広く使用されています。
Q：あなたの利点は何ですか？
答え:
- 当社は約1万点の光モジュールと治具を在庫しており、優秀な技術者と管理者を数名雇用しているため、開発コストを節約しながら、短いリードタイムで優れた品質をお客様に提供することができます。
- 当社は、お客様の光学システムの最適化を支援し、無料の光学ソリューションや提案を提供します。
Q: MOQはいくらですか?
答え:10個
Q: リードタイムはどれくらいですか?
答え:在庫の場合は 1 日、新規プロジェクトの場合は 25 ～ 35 日かかります。
Q: 配送タイプは何ですか?
答え:通常、FedEx、DHL、TNT、EMS など、または顧客指定による。
Q: 支払い条件は何ですか?
答え:T/T、L/C、VISA、PayPal、Alipay、または交渉。
Q: 品質保証期間はどれくらいですか?
答え:3年。
会社概要
Shanghai Advance Optical-Electronics Technology Co., Ltd. は、2009 年 9 月に正式に設立されたテクノロジーベースの生産企業です。工場の敷地は、上海虹橋国際空港から車でわずか 30 分の上海市青浦工業団地にあります。
同社は光学業界の優秀な技術者を多数集め、光学の機械・電気設計、加工、販売サービスなど総合的なサポート体制を整えております。私たちは、お客様一人ひとりに高品質で便利な商品とサービスを心を込めて提供します。
事業内容
光学機械および電気モジュールの開発、精密光学素子加工、カメラレンズ設計および加工、光学設計および光路最適化ソリューション、技術コンサルティングおよびアフターサービス。
応用分野
マシンビジョン、人工知能、生物医学、スマートシティ、ハイエンドモニタリング、検査機器、機器、レーザーエッチング、特殊照明、科学研究機関など。
会社の利点
- 設計、生産、販売の総合力を持ち、お客様にワンストップで便利な調達サービスを提供します
- 数万点の光学金型とサンプルを保有しており、顧客に低コストで迅速な校正サービスを提供できます。
- 顧客の新製品の研究開発に早期に参加し、実現可能な計画や提案を提供し、プロジェクトの回り道を少なくすることができる
