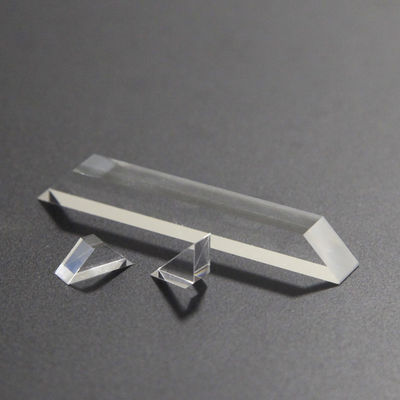

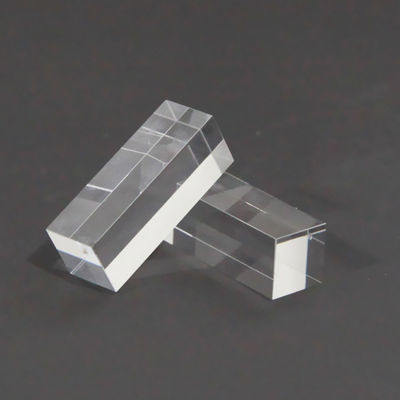

Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms

品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
品質 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 工場
製品仕様
原産地: 上海、中国
ブランド名: advance
モデル番号: 005
最低注文数量: 10部分
価格: $100.00/Pieces 10-99 Pieces
補給能力: 1ヶ月あたりの10000000の部分/部分
製品詳細
Customized Support: OEM、ODM
Material: BK7 ZnSe CaF2 など
Dimension Tolerance: +/-0.01mm
Length: 3-100mm（カスタマイズ可能）
Angle Tolerance: 3"～2'
Width: 3-100mm（カスタマイズ可能）
Flatness: N=1~3
Height: 3-100mm（カスタマイズ可能）
Application Area: 光学ガラスプリズム
Surface Quality: 10/5~60/40 （カスタマイズ可能）
製品説明
カスタムメイドの光学ガラスプリズム 30 60 90 度直角プリズム
ユニークな幾何学模様30 60 90 度直角プリズム標準の等辺コンポーネントに比べて明確な利点があります。これらカスタムメイドの光学ガラスプリズムリトロープリズムとして機能したり、ペアで使用して複雑な光学遅延を作成したりできます。なぜなら彼らはそうであるから特注光学ガラスの入射面と出射面に特殊な反射防止 (AR) コーティングを適用できます。30 60 90 度プリズム、ゴーストイメージを大幅に軽減し、光のスループットを最大化します。ものづくりに対するプロフェッショナルなアプローチ直角プリズムこれにより、コンポーネントが高出力レーザー システムで使用される場合でも、高精度の医用画像処理装置で使用される場合でも、そのスペクトルの完全性が維持されることが保証されます。の多用途性30 60 90 度直角プリズムこの構成により、教育用物理キットと高度な航空宇宙ナビゲーション システムの両方の定番となっています。
技術仕様: 30 60 90 度プリズムのベンチマーク

光学エンジニアや研究者に完全な透明性を提供するために、次の表は、当社の光学技術に適用される技術パラメータの詳細を示しています。カスタムメイドの光学ガラスプリズムシリーズ。これらの指標は、当社のプロフェッショナルな品質を定義します。直角プリズム。

特徴 特注光学ガラスの仕様 運用上のメリット
材料基板 光学グレード K9 / N-BK7 ガラス 高い均一性30 60 90 度プリズム
プリズムの幾何学形状 30 60 90 度直角プリズム 多彩な屈折角直角プリズム
表面品質 40-20 ～ 20-10 スクラッチディグ 低散乱カスタムメイドの光学ガラスプリズム
寸法許容差 ±0.05mm～±0.1mm 精密な機械的フィット30 60 90 度プリズム
角度許容差 < 3 秒角から < 30 秒角まで 高忠実度ビームステアリングイン直角プリズム
コーティングオプション BBAR、V コート、または Al/Ag 反射 最適化された効率特注光学ガラス
クリアアパーチャ 顔領域の 90% 以上 最大アクティブゾーン30 60 90 度プリズム
表面平坦度 λ/4 @ 633nm 原始的な波面制御直角プリズム

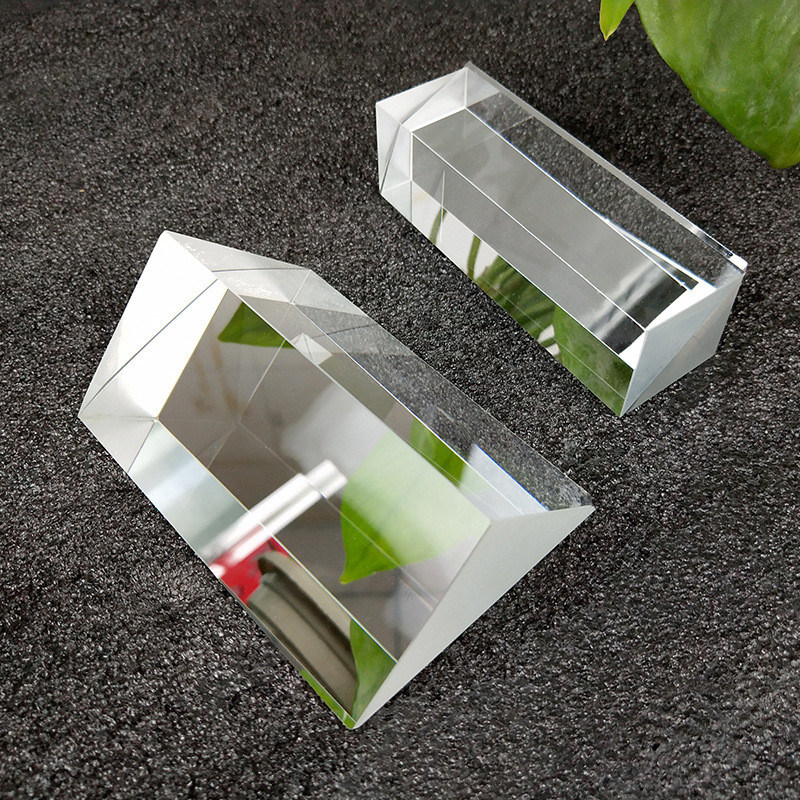

Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 0
仕様
材料 BK7または他の光学ガラス、石英、サファイア、Ge、Si、ZnSe、CaF2など
長さ 3～100mm
幅 3～100mm
身長 3～100mm
長さの許容差 ±0.01mm
幅の許容差 ±0.01mm
高さの許容差 ±0.01mm
角度許容差 3"～2'
不規則性 ΔN=0.1～0.5
面精度 N=1~3
表面品質 10/5～60/40
コーティング ご要望に応じて
応用分野 映像、照明、レーザーなど

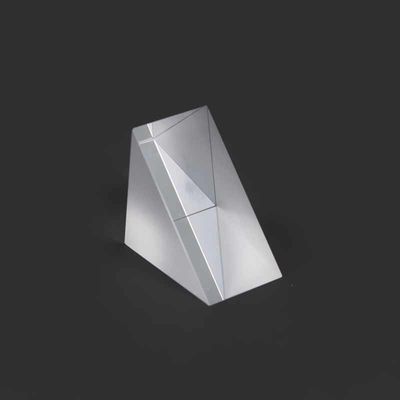

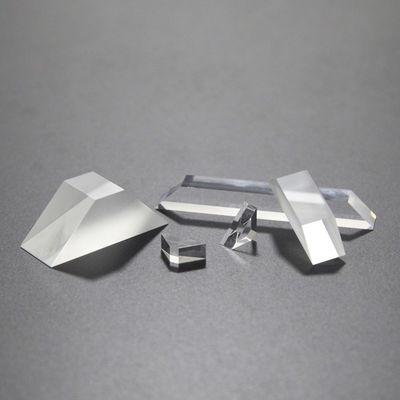

Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 1 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 2 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 3 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 4 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 5
主な応用分野
  • 分光法:を利用して、30 60 90 度プリズム化学実験室での光の分散とスペクトル分析に。
  • レーザー システム:統合するカスタムメイドの光学ガラスプリズム産業用レーザー切断ヘッドのビームスプリッターまたはパスフォルダーとして。
  • 医療診断ツール:を使用して、直角プリズム内視鏡画像トレインや血液分析装置などに使用されます。
  • 航空宇宙校正:導入中特注光学ガラス衛星ベースの追跡および地上測量機器のコンポーネント。
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 6 Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 7
会社概要
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 8
Shanghai Advance Optical-Electronics Technology Co., Ltd. は、2009 年 9 月に正式に設立されたテクノロジーベースの生産企業です。工場の敷地は、上海虹橋国際空港から車でわずか 30 分の上海市青浦工業団地にあります。同社は光学業界の優秀な技術者を多数集め、光学の機械・電気設計、加工、販売サービスなど総合的なサポート体制を整えております。私たちは、お客様一人ひとりに高品質で便利な商品とサービスを心を込めて提供します。
事業内容
  • 光学機械および電気モジュールの開発
  • 精密光学素子加工
  • カメラレンズの設計・加工
  • 光学設計および光路最適化ソリューション
  • 技術相談とアフターサービス
応用分野

マシンビジョン、人工知能、生物医学、スマートシティ、ハイエンドモニタリング、検査機器、機器、レーザーエッチング、特殊照明、科学研究機関など。

会社の利点
  1. 設計、生産、販売の総合力を持ち、お客様にワンストップで便利な調達サービスを提供します
  2. 数万点の光学金型とサンプルを保有しており、顧客に低コストで迅速な校正サービスを提供できます。
  3. 顧客の新製品の研究開発に早期に参加し、実現可能な計画や提案を提供し、プロジェクトの回り道を少なくすることができる
認証
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 9
展示
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 10
梱包と配送
Custom-made Optical Glass Prisms 30 60 90 Degree Right Angle Prisms 11
エキスパート製品 FAQ: 30 60 90 度直角プリズムをマスターする

このセクションでは、カスタムメイドの光学ガラスプリズム。

Q1: 30 60 90 度直角プリズム構成の主な利点は何ですか?
答え：の30 60 90 度直角プリズム3 つの異なる内角を提供し、単純な 45 度プリズムよりも複雑な屈折および反射経路を可能にします。これにより、これらが作成されますカスタムメイドの光学ガラスプリズム光がその波長に関連する経路に沿って反射される必要があるリトロー構成に最適です。
Q2: 標準外の寸法のカスタムメイドの光学ガラスプリズムを入手できますか?
答え：はい。私たちの特注光学ガラス能力により製造が可能になります30 60 90 度プリズム2 mm のマイクロ光学部品から 150 mm の大型ブロックまでのサイズがあります。私たちは、直角プリズム特定の住宅要件に合わせて。
Q3: 30 60 90 度プリズムの角度公差は性能にどのような影響を与えますか?
答え：精密光学では、たとえ小さな誤差であっても、直角プリズム角度によってはビームの偏りが生じる可能性があります。私たちのカスタムメイドの光学ガラスプリズムデジタルゴニオメーターを使用して検証され、30 60 90 度直角プリズム円弧から数秒以内の精度を維持します。
Q4: カスタムメイドの光学ガラスに推奨される特定のコーティングはありますか?
答え：のために30 60 90 度プリズムレーザー用途で使用される場合は、V コーティングをお勧めします。一般的な画像処理に使用する直角プリズム、広帯域反射防止 (BBAR) コーティングにより、カスタムメイドの光学ガラスプリズム高コントラストの結果を実現します。
Q5: 30 60 90 度直角プリズムはどのように洗浄すればよいですか?
答え：表面を保つには特注光学ガラス、オイルフリーのエアダスターを使用し、その後高純度イソプロピル アルコールで糸くずの出ない拭きを行ってください。を処理します30 60 90 度プリズム研磨されていないエッジにより、指の油による影響を防ぎます。直角プリズムパフォーマンス。
