マイクロストッドレンズ円筒内視鏡笑顔眼鏡レンズオプティカルストッドレンズ

製品仕様

原産地: 上海、中国

ブランド名: Advance

モデル番号: 前進

最低注文数量: 10部分

価格: $100.00/Pieces 10-99 Pieces

補給能力: 1週あたりの100000の部分/部分

製品詳細

Application: 円筒内視鏡

Customized Support: OEM、ODM

Materials: BK7 クォーツ赤外線サファイア Ge \ など

Color: 透明

Diameter: カスタムの要件

Coating: ARコート

Surface Quality: 60/40 40/20 カスタマイズ可能

Size: カスタマイズされたサイズ

製品説明

マイクロストッドレンズ円筒内視鏡笑顔眼鏡レンズオプティカルストッドレンズ

最低侵襲医療技術と産業用ボレスコップ検査の高度な分野では,マイクロストッドレンズそして笑顔の眼鏡レンズAは狭い空間における光伝達の頂点を表しています.マイクロストッドレンズ専門医ですオプティカル・スティック・レンズ標準光学とは異なり,これらの光学装置は,高解像度の視覚データを保持する画像リレー部品として機能します円筒形内視鏡光の損失と色差を最小限に抑えるために,長さと直径の比率を利用します.笑顔の眼鏡レンズ(グラディアントインデックス) テクノロジーによって,エンジニアは屈折率の継続的な変化を達成し,複雑なマルチレンズ組成を必要とせずに光を滑らかに曲げることができます.マイクロストッドレンズ極度の精度に重点を置くオプティカル・スティック・レンズ生命に欠かせないもののために必要な透明性を提供します円筒形内視鏡方法について

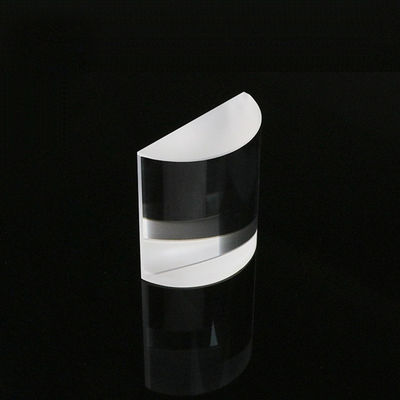

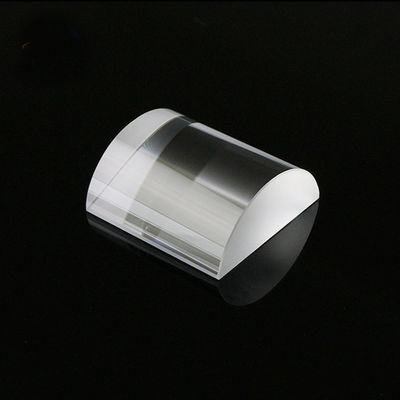

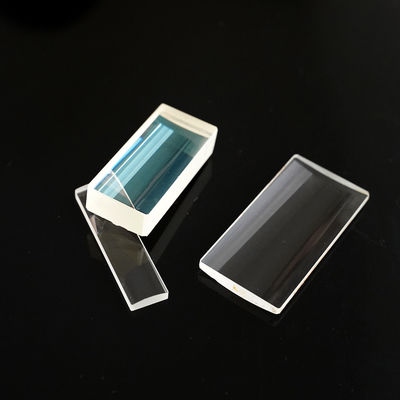

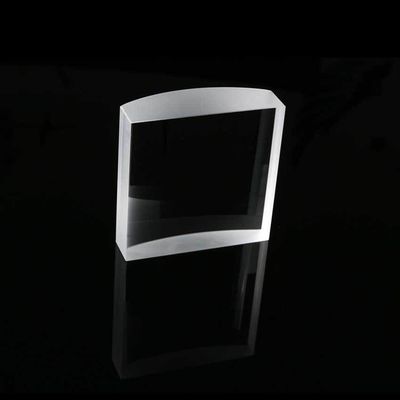

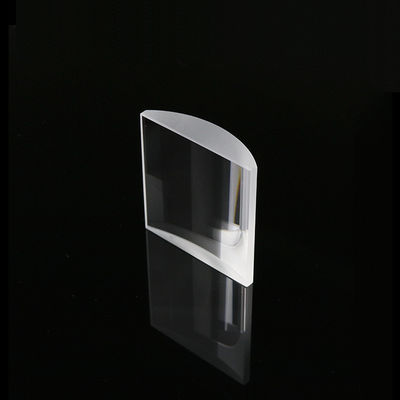

Micro Rod Lens and Grin Glasses Lens optical components

テクニカル仕様: マイクロストッドとグリンオプティックの基準値

専門的な基準を概要しています.マイクロストッドレンズそして笑顔の眼鏡レンズ特別に最適化された円筒形内視鏡.

特徴	マイクロスティックレンズ / オプティカルスティックレンズ	笑顔の眼鏡レンズ
材料基板	N-BK7 溶けたシリカ,またはサファイア	グラディアントインデックスドーピングガラス
直径範囲	0.2mmから10.0mm	0.5mmから3.0mm
容量	±0.01mmから ±0.05mm	±0.02mm
表面の質	20-10から10-5 スクラッチ・ディグ	40-20 スクラッチ・グーブ
屈光プロファイル	常数 (均質)	パラボリック (グラディアントインデックス)
顔の端が平らになる	λ/4 から λ/10 @ 633nm	λ/2 @ 633nm
角精度	< 1 弧分	N/A (内側グラディエント)
適用する	円筒形内視鏡リレー	マイクロストッドレンズ目標

一般仕様

パラメータ	仕様範囲
直径範囲	ダイア0.7mm-Dia.400mm
曲線半径の範囲	R1.5-R∞ など
直径の許容量	+/- 01+/-0.01+/-0.005 など
表面直径	λ, 1/2λ, 1/4λ, 1/10λ など
厚さの許容度	+/- 01+/-0.05+/-0.01 など
集中	+/-2', +/-1' など
アパルチャー N	51 など
不正 ΔN	2" 1 050.2 など
表面の質	60/40,40/20,20/10,10/5 など
