円筒状のレンズ
Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments

品質 Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 工場

製品仕様

原産地: 上海、中国

ブランド名: Advance

モデル番号: 前進

最低注文数量: 10部分

価格: $100.00/Pieces 10-99 Pieces

補給能力: 1週あたりの100000の部分/部分

製品詳細

Application: オプティカル機器

Customized Support: OEM、ODM

Materials: BK7 クォーツカスタマイズ可能

Coating: ARコート

Diameter: カスタムの要件

Size: カスタマイズされたサイズ

製品説明

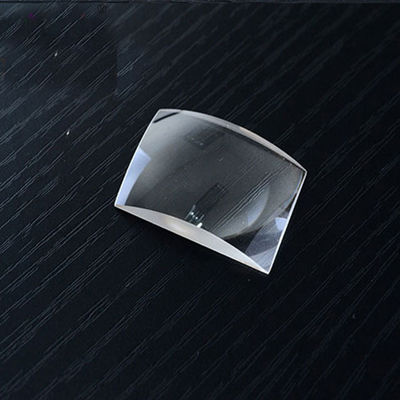

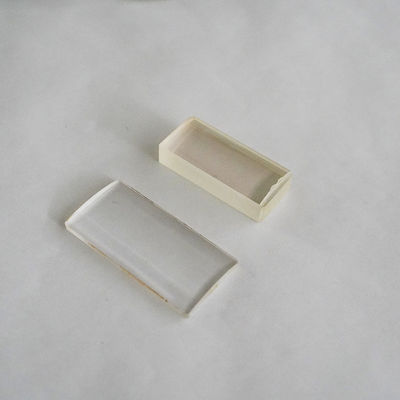

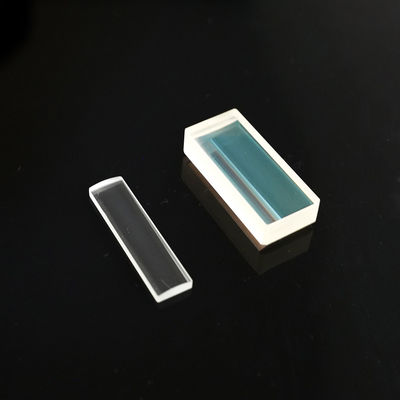

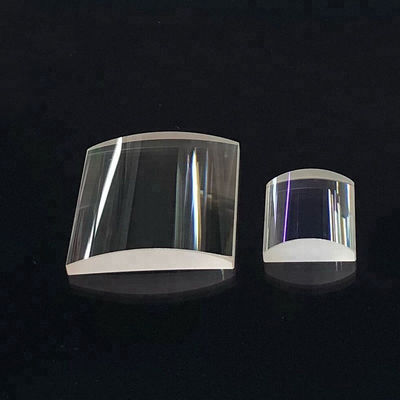

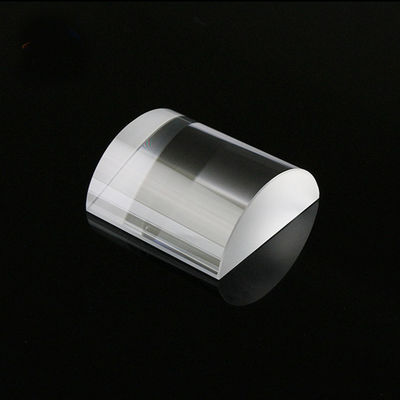

凸レンズ BK7 光学機器用光学ガラス円筒平凸レンズ

高精度光学の分野では、凸レンズ BK7 光学ガラスシリーズは、高度な光操作の基本コンポーネントとして認識されています。具体的には、シリンドリカル平凸レンズは、光を単一点ではなくシャープで均一な線に集束するように設計されており、さまざまなスキャンおよびアライメントシステムにとって不可欠な光学部品となっています。

プレミアムを活用することでBK7光学ガラス、これらのレンズは高い均一性と低い気泡含有量を提供し、可視スペクトル全体で最大の透過率を保証します。独特の幾何学模様は、シリンドリカル平凸レンズ1 つの平面と 1 つの円筒曲面を特徴とし、光を 1 次元でのみ圧縮できます。この機能は、レーザーレベル、バーコードスキャナ、高解像度イメージングデバイスなど、ビーム整形を必要とする光学機器にとって重要です。

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 0

技術仕様: 光学機器のベンチマーク

精密エンジニアリングをサポートするために、次の表に、当社のシステムに適用される技術パラメータの詳細を示します。凸レンズ BK7 光学ガラスそしてシリンドリカル平凸レンズ生産。

特徴	凸レンズ BK7 光学ガラス	シリンドリカル平凸レンズ
材料基板	光学グレードのBK7ガラス	高透明度BK7光学ガラス
レンズの形状	シリンドリカル平凸レンズ	1 つの平面と 1 つの円筒面
表面品質	40-20 ～ 20-10 スクラッチディグ	光学機器用に最適化
焦点距離範囲	5mm～1000mm	円筒平凸レンズの精度
集中化	< 3 分角	高忠実度の光学機器のフィット
コーティングオプション	AR、BBAR、またはVコート	凸レンズBK7光学ガラスを強化
寸法許容差	±0.05mm～±0.1mm	光学機器の精度
表面平坦度	λ/4 @ 633nm	円筒平凸レンズのパスを維持

詳細仕様

直径の範囲	直径0.7mm～直径400mm
カーブ半径の範囲	R1.5～R∞など
直径の許容差	+/-0.1、+/-0.01、+/-0.005など
直径の面	λ、1/2λ、1/4λ、1/10λなど
厚さの許容差	+/-0.1、+/-0.05、+/-0.01など
集中化	+/-2'、+/-1' など
絞りN	5、1など
凹凸ΔN	2、1、0.5、0.2など
表面品質	60/40、40/20、20/10、10/5など
