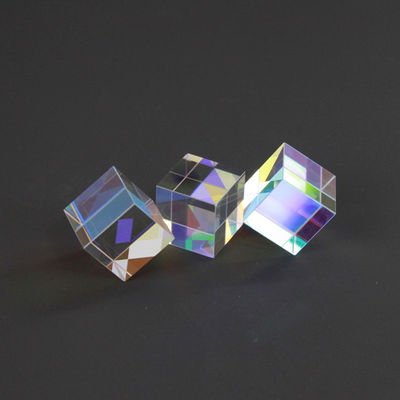

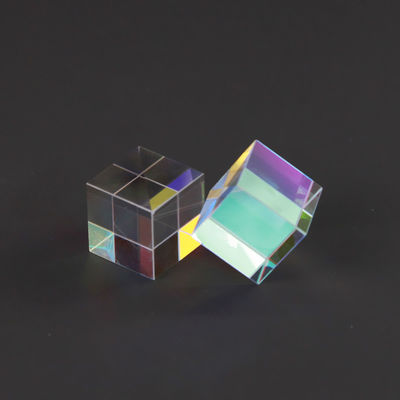

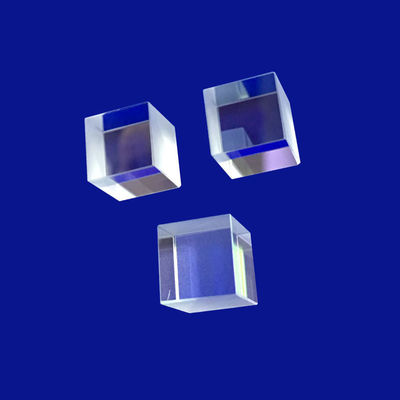

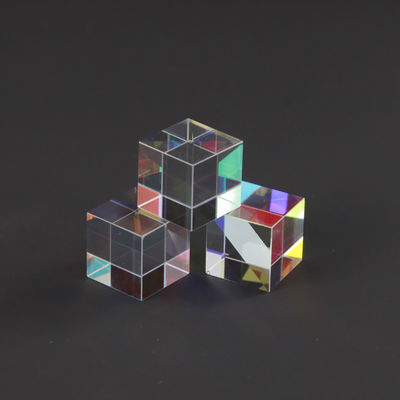

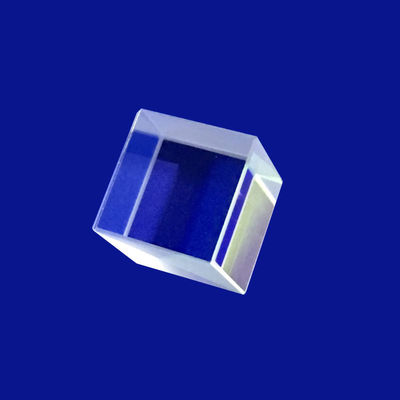

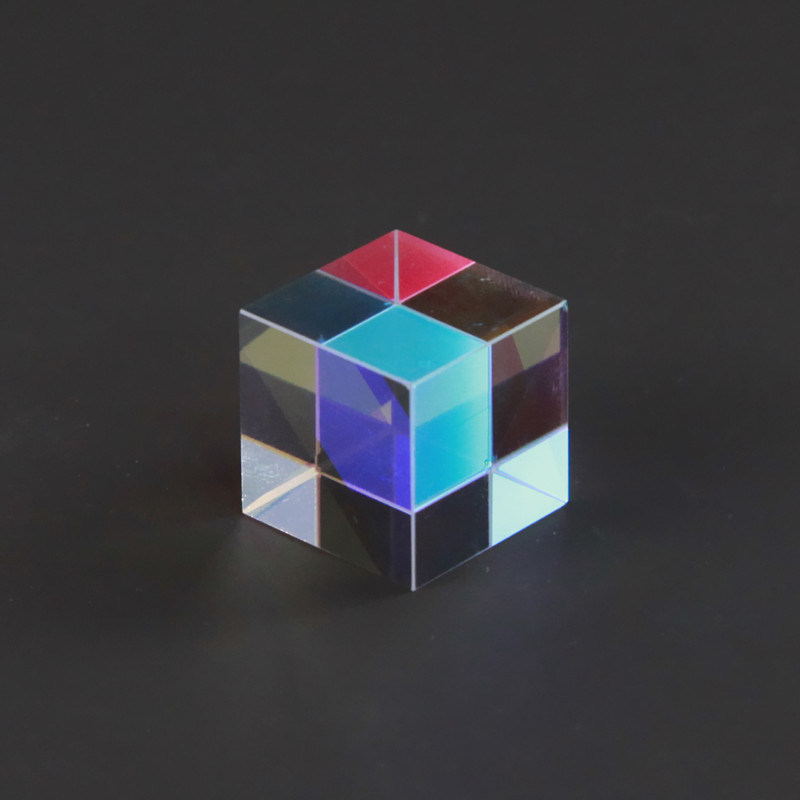

K9 BK7の長方形の直角の光学レンズの設計

品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
品質 K9 BK7の長方形の直角の光学レンズの設計 工場
製品仕様
原産地: 中国
ブランド名: Advance
認定: ROHS\Reach
モデル番号: 条件として
最低注文数量: 1
価格: $0.2~$100
支払い条件: T/T&L/C
補給能力: 1000k/月
製品詳細
ハイライト:

直角の光学レンズの設計

,

長方形の光学レンズの設計

,

BK7権利の直角プリズム
Material: K9 BK7 / 光学ガラス
Customized Support: OEM、ODM
Size: お客様製作の長方形
Dimension Tolerance: +/-0.01mm
Application Area: 直角光学レンズ設計
Angle Tolerance: 3"～2'
Shape: 長方形
Focal Length Tolerance: +/- 1％
製品説明
K9 BK7 直角直角光学レンズ設計
特殊なレーザー計測装置や工業用線路スキャンビジョンシステムでは,狭い四角形でない空間包帯を通る光路の路由には,標的型幾何学的プロファイルが必要です.K9 BK7 直角直角光学レンズ設計極度に均質なボロシリケートクラウンガラス (K9 / BK7専門的な技術開発を行っています正角直角90°または180°の線束偏りを一貫して提供する幾何学.標準の正方形プリズムとは異なり,長方形直角アパルチャーは線形シートレーザーに対応するためにオーダーメイドに最適化されています.アナモルフィックビームプロファイルシステム統合コストを削減する. システム統合コストを削減する.
基本的目標としてK9 BK7 直角角形構造構成は,長長面全体に絶対的な角の忠実性を保証しています.直角形線スキャンセンサーの波面偏差と深刻なピクセル登録歪みを誘発する.この歪みを排除するために,私たちの光学レンズ設計このプロトコルは,生産中に厳格な単点のゴニメトリック制御を実施します. 入口と出口のアペリチュアに多層のブロードバンド反射 (BBAR) コーティングを組み合わせて,このプリズマは 990.5%の伝送効率で 医療画像装置や 防衛用距離計や 自動化工場検査トラックに 適しています
テクニカル仕様
下の工学マトリックスでは 正角形直角形のコンフィギュレーションの 標準的な生産限界値と マイクロ・トレランスの能力が示されています
技術パラメータ 標準エンジニアリング範囲 / 能力 プレミアム・メトロロジー・グレードの限界値
製品枠組み K9 BK7 直角直角光学レンズ設計 K9 BK7 直角直角光学レンズ設計
基板グレードのオプション CDGM K9 (A級) /ショットN-BK7 高均質性H4級 (ショット)
寸法プロファイル 幅: 2mm から 80mm; 長さ: 300mm まで 微光学を1.0mmまで調整する
次元容量 ±0.05 mm (標準精密加工) ±0.01mmまで (マイクロ光学アライナメントグレード)
角精度 (α) ≤1弧分角誤差 ≤ 5 弧秒 (エリートインターフェロメーターグレード)
表面の平らさ (ΔW) ≤ λ/4 @ 632.8 nm 透明アパルチャー上 ≤ λ/10 @ 632.8 nm (レーザーグレード)
表面塗装 (MIL-Spec) 40/20 スクラッチ・ディグの準拠 10/5 スクラッチ・ディグ (高性能レーザー対応)
屈折率 (n)d) 1.5168 @ 587.6 nm パイクノメーターで確認されたバッチの均質性
アベ数 (ν)d) 64.17 (低色素分散指数) 厳格なバッチコンシスタンスマッチング
コーティング利用可能性 塗布されていない/金属アル・アグ・オー/BBARフィルム 高害限界のVコーティング
パラメータ 仕様
材料 BK7または他の光学ガラス,クォーツ,サファイア,Ge,Si,ZnSe,CaF2など
長さ 3~100mm
幅 3~100mm
高さ 3~100mm
容量 +/-0.01mm
幅の許容量 +/-0.01mm
高さの許容量 +/-0.01mm
角容量 "~2"
規則違反 ΔN=0.1~05
表面精度 N=1~3
表面の質 10/5~60/40
コーティング 要求に応じて
適用領域 イメージング,照明,レーザーなど
K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
主要 な 利点
指定するK9 BK7 直角角形この構造は,多軸光学列車内の古典的な立方体プリズムに比べて決定的な物理的および機能的利点を提供します.
  • ラインスキャンプロファイルを最適化:長いもの直角形CCD/CMOSカメラとレーザーシートアプリケーションに完璧にマッピングし,不要なガラス容量を削減し,移動センサーヘッドの総積荷量を軽くします.
  • 全内反射能力 (TIR):表面に光が正常に入ると 45°の内側平面に当たります.BK7グラス (≈41.2°),プリズマは高価な反射金属コーティングを必要とせずに効率的な総内部反射を達成します.
  • 流通した光機械式マウント:縦横のレイアウト右角側面は,非常安定した基準マウントのためのデタム平面を提供し,突然の機械ショックまたは振動時の構造のアライナメントの漂移のリスクを大幅に低下させます.
主要システム統合フィールド
  • 産業用スキャニング・マシンビジョン:低プロファイル回転鏡組として使用され,線形バックライトやレーザー照明プロファイルを高速コンベヤーソートネットワークにルーティングする.
  • レーザー距離計とレンジングポッド:手持ち工具やレーザー距離計の組装内での高精度90°ビーム屈曲ブロックとして機能する.
  • バールグラフィックプロジェクション&光学スキャン:ロジスティックバーコードスキャナーと 商業用レーザープロジェクターに組み込まれ 横幅の広い領域を掃くのに 最小限の機械的なエンベロープを使います
  • スペクトロスコピカル・カリブレーション・ベンチ・マレイ:カスタム光学レンズ設計内部光線を折りたたむために使用されるブロックで,実験室のスペクトロフォトメーターの物理的な足跡を縮小します.
よく 聞かれる 質問
Q1:K9かBK7のガラスを 矩形直角光学レンズ部品の世界基準にしているのは?
A: その通り K9 / BK7(ボロシリケートクラウンガラス) は,均一な化学組成により,可視線から近赤外線 (350 nm - 2.0 μm) への適用で最も広く採用されている光学結晶である.非常に低いバブルとインクルージョン数550nmで1cmあたり99.2%),日常の清掃とマウント力に対して優れた機械耐久性.光学レンズ設計予測可能な屈折率と低熱膨張率により 大規模で高精度な商用および製造に使用される信頼性の高い製品です
Q2: 矩形形式は,製造中に右角プリズムの内部ストレスをどのように影響するのですか?
A: その通り長くなったものを磨く直角形ブロックは,ガラスの長軸を横断する辺のロールオフまたは"虹"を引き起こすような不対称な磨き圧を導入します.この材料のストレスを対抗するために,私たちの施設は,特殊な双面ピッチラッピングマシンと継続的なモニタリングセットアップを使用します表面の平らさ (≤ λ/4) を維持し,ピラミッドの角度誤差を右角線形ビームプロフィール全体に均等な伝送を保証する.
Q3:これらの直角プリズムは,反射器として動作するように設定できますか? (180度回転)
A: その通りはい,絶対です.最も一般的に 90°の光回転のために使用されますが, 足の面を通って入ります.光は,完全な内部反射によって両足の表面を内部で打つ,元の入力ベクトルに平行に出現しますこの汎用的な二重用途の振る舞いは,強力なレーザー反射器やクリーンなインターフェロメトリ遅延線を構築したいシステムエンジニアによって高く評価されています.,安定した足跡
Q4:プリズマの寿命と効率を最大化するためにどんなコーティングが推奨されていますか?
A: その通り光路のレイアウトに完全に依存します.光学レンズ設計全内反射 (TIR) に依存し,内側平面は覆われないままであることができる.しかし,我々は強烈に,単面反射損失を4%から0未満に減らすために,入口と出口脚の面にブロードバンド反射 (BBAR) コーティングを適用することを提案します.しかし,もし光路が内側対角線を 41.2°より低い角度で ぶつかったら,TIRは失敗します.我々は,高反射性保護銀 (Ag) または強化アルミ (Al) フィルムを外側の背面 hipotenuseに配置し,ターゲット波帯全体で均等な90°反射性を確保します..
タグ:

60/40 光学レンズ設計

100mm X キューブプリズム

BK7 プリズムキューブ
