フレネル90の程度3mmから100mm GEの光学プリズム立方体
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
GEの光学プリズム立方体
,100mmの光学プリズム立方体
,3mmのガラス立方体プリズム
Material:
光学ガラス/H-K9L、BK7/H-K9L
Customized Support:
OEM、ODM
Application Area:
Ge オプティカル プリズム キューブ
Dimension Tolerance:
+/-0.01mm
Fresnel:
90度3mm～100mm
Angle Tolerance:
3"～2'
Length Tolerance:
+/-0.01mm
Width Tolerance:
+/-0.01mm
製品説明

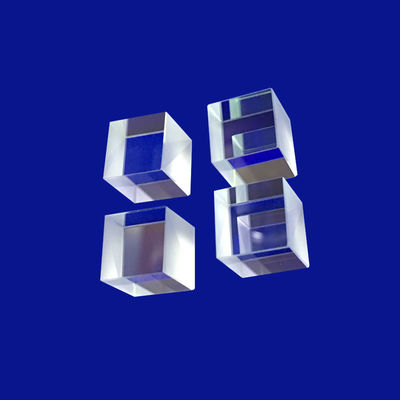

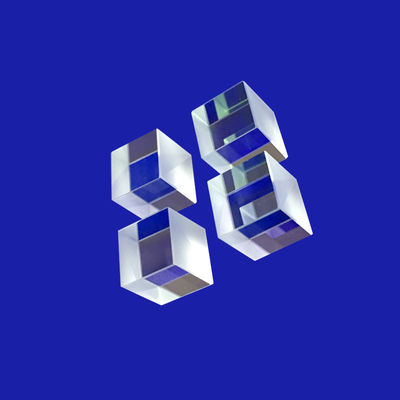

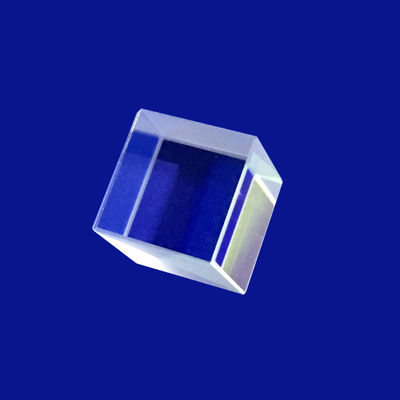

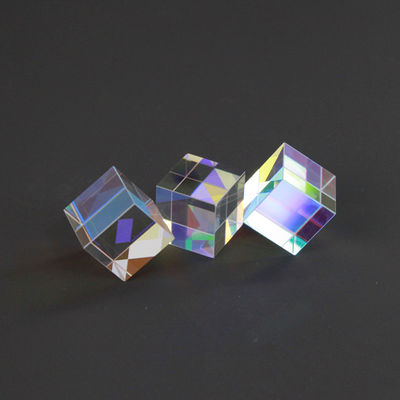

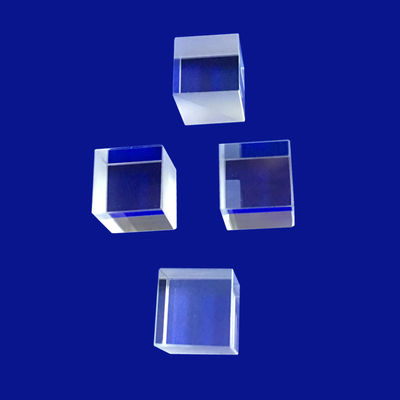

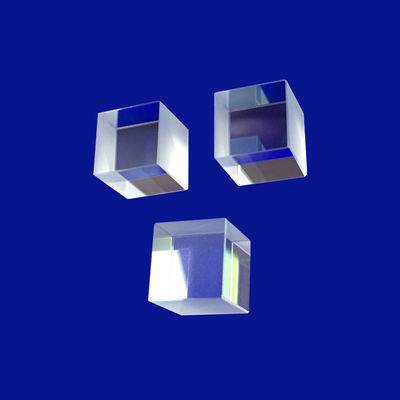

フレネル 90 度 3mm ～ 100mm Ge 光学プリズム キューブ
長波赤外線 (LWIR) 電気光学システムでは、光学開口を最大化しながらペイロード重量を管理することが重要なエンジニアリング課題です。私たちのフレネル 90 度 Ge 光学プリズム キューブ赤外線ビームルーティングにおける破壊的な進歩を表しています。単結晶または多結晶の光学グレードのゲルマニウムから機械加工 (ゲ)、この専門的な光学プリズムこの構成は、かさばる従来の固体ガラス光学系を置き換えます。微細構造を統合することで、フレネルコンパクト上のゾーニングパターン90度偏向フォーマット、これキューブから次の範囲にわたる設置面積内で、高効率の赤外光の曲げとスペクトルの集束を実現します。3mm～100mm、戦術的な光学ベンチの体積とバルク重量を最小限に抑えます。
標準的なゲルマニウム要素は、原料要素の密度が高いため (5.33 g/cm3) 本質的に重いため、航空機搭載ジンバル システム、ドローンの熱ペイロード、手持ち式暗視ハードウェアでの使用が制限されます。私たちのGe光学プリズムダイヤモンド旋削加工により極薄のアクティブな光学プロファイルを維持することで、この制限を回避する設計になっています。フレネル微細な溝。それぞれ90度反射面と屈折面は 8 ～ 14 μm の熱帯域に最適化されており、防衛および産業監視用途で一般的な急速な環境変化下でも最大の伝送スループット、低い波長分散、および高い熱安定性を実現します。
仕様
すべてのゲルマニウム コンポーネントは、透過型電子顕微鏡 (TEM) と長波長赤外線レーザー干渉計を使用した厳格な光学性能監査を受けています。
| 技術的パラメータ | & 工業グレードの機能 |
|---|---|
| 製品分類 | フレネル 90 度 Ge 光学プリズム キューブ/LWIR ビーム ベンダー |
| 基板材料 | 光学グレードの単結晶ゲルマニウム (Ge、純度 99.999%) |
| 運用帯域幅 | 8.0μm～14.0μm（長波赤外線/LWIR） |
| 次元の多様性 | 3 mm マイクロキューブから最大 100 mm 大口径エレメントまで |
| フレネルピッチ精度 | 溝間隔20μmまで（シングルポイントダイヤモンド旋削） |
| 角度偏差 | 90 度の回転面全体で 1 分角以下 |
| クリアアパーチャエリア | 物理表面積の 94% 以上 |
| 表面形状（平面度） | アクティブなフレネル ゾーン全体でピークから谷まで ≤ 1.0 μm |
| 反射防止 (AR) コーティング | 高耐久DLC(ダイヤモンドライクカーボン)/カーボン系AR |
| 屈折率(n) | ≈ 4.003 @ 10.6 μm (超短焦点距離を実現) |
| 材料 | BK7または他の光学ガラス、石英、サファイア、Ge、Si、ZnSe、CaF2など |
|---|---|
| 長さ | 3～100mm |
| 幅 | 3～100mm |
| 身長 | 3～100mm |
| 長さの許容差 | +/-0.01mm |
| 幅の許容差 | +/-0.01mm |
| 高さの許容差 | +/-0.01mm |
| 角度許容差 | 3"～2' |
| 不規則性 | ΔN=0.1～0.5 |
| 面精度 | N=1~3 |
| 表面品質 | 10/5～60/40 |
| コーティング | ご要望に応じて |
| 応用分野 | 映像、照明、レーザーなど |
システムの利点
を統合するフレネル 90 度 Ge 光学プリズム キューブ従来の反射金属ミラーや固体熱プリズムに比べて、システムレベルで大きな利点があります。
- コンポーネントの大幅な質量削減:超薄型フレネルマイクログルーブにより、3mm～100mm立方体は、コンポーネントの重量を最大 70% 削減しながら、固体光学素子と同等の光学パワーを実現し、高速光学ジンバルのモーター応答時間を向上させます。
- 非常に高い屈折力:ゲルマニウムの非常に高い屈折率 (n ≈ 4) により、90度光屈曲面は、信じられないほど緊密な機械的エンベロープ内で機能し、赤外線光学列の全長を短縮します。
- 高い熱均一性 (dn/dT 管理):ゲルマニウムは熱レンズの影響を受けやすいですが、当社の精密薄膜コーティングとストレスフリーのダイヤモンド旋削加工により、厳しい温度範囲（-40°C ～ +80°C）にさらされた場合でも波面の劣化が最小限に抑えられます。
主要な統合フィールド
- 無人航空機 (UAV) サーマル ジンバル:軽量Ge光学プリズムドローンのマルチセンサー ペイロードで LWIR 光を内部のマイクロボロメーター センサーにリダイレクトするために使用されるコア。
- 前向き赤外線 (FLIR) システム:コンパクト90度車両のドライビングサイトや戦術ターゲティングポッド内の折りたたみ式ジャンクション。
- 産業用 CO2 レーザー同軸アライメント:頑丈なキューブリアルタイムビームプロファイリング用の 10.6 μm 高出力切断レーザーパスのルーティングとサンプリングに使用されるスプリッター。
- 手持ち式サーモグラフィーと国境警備:ポータブルサーマルカメラに使用され、デバイスの重量を最小限に抑え、長時間にわたる現場監視中のオペレータの疲労を軽減します。
よくある質問
Q1: この 90 度フレネル プリズムに標準の光学ガラスではなくゲルマニウム (Ge) が選ばれるのはなぜですか?
答え:標準的な光学ガラス (ケイ酸塩やホウケイ酸塩配合など) は完全に不透明になり、2.5 μm を超える光波吸収に対する絶対的な障壁として機能します。長波赤外線スペクトル (8 ～ 14 μm) で動作するサーマル イメージングおよびセキュリティ アプリケーションの場合、特殊な半導体基板が必須です。ゲルマニウム (Ge)2.0 μm から 16.0 μm までの広大な透過窓が特徴で、非常に高い屈折率を誇るため、エリート熱画像および赤外線用の最高の材料となっています。ビーム分割建築。
Q2: フレネル設計は 3mm ～ 100mm のキューブ構成にどのようなメリットをもたらしますか?
答え:大口径システムでは（最大100mm）、固体ゲルマニウムプリズムは非常に重く、光が通過する必要がある材料の厚い層のため、深刻な内部吸収損失が発生する傾向があります。のフレネルデザインは、クラシックなレンズの連続した曲面を一連の同心円状の薄型リングに分解します。これにより、Ge光学プリズムあらゆるサイズにわたって超薄型のプロファイルを維持します。3mm～100mm、光吸収経路長を大幅に最小化し、熱光透過を最大化し、原材料コストを大幅に削減します。
Q3: フレネル プリズムの繊細なマイクログルーブを過酷な現場条件からどのように保護しますか?
答え:ゲルマニウムは比較的柔らかい元素 (ビッカース ≈ 780) であり、環境浸食の影響を受けやすい可能性があります。絶対的な生存性を保証するために、当社の構造化された表面は、フレネル90度キューブは特殊なダイヤモンド ライク カーボン (DLC) ハード コーティングで処理されています。この薄膜層は天然ダイヤモンドの物理的硬度に近づき、表面を完全に保護します。キューブ吹き砂、塩水による腐食、化学溶剤、高湿度による傷に強く、海洋劇場や砂漠劇場での長期使用を保証します。
Q4: これらの Ge 光学プリズムはデュアルバンド赤外線 (MWIR および LWIR) 要件に対応できますか?
答え:はい。標準構成は 8 ～ 14 μm の LWIR 帯域に最適化されていますが、単結晶ゲルマニウムは自然に中波赤外線 (MWIR、3 ～ 5 μm) 光も透過します。シングルポイント ダイヤモンド ターニング (SPDT) の溝形状を変更し、カスタムの多層広帯域反射防止 (BBAR) 薄膜を適用することで、当社のエンジニアリング チームは、カスタム光学プリズム両方の帯域で同時に動作します。そのため、デュアルバンド熱センサーや高度なフュージョン イメージング プラットフォームに最適です。
