サファイア水晶25x25x25mm小型光学レンズの設計
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
25mmの光学レンズの設計
,小型光学レンズの設計
,水晶光学ガラスの立方体プリズム
Material:
H-K9L、BK7/H-K9L / 光学ガラス
Dimension Tolerance:
+/-0.01mm
Size:
25x25x25mm / お客様製
Angle Tolerance:
3"～2'
Application Area:
ミニ光学レンズ設計など
Flatness:
N=1~3
Shape:
球状
Focal Length Tolerance:
+/- 1％
Operatingtemperature:
-20から70 °C
Customized Support:
OEM、ODM
製品説明
サファイアクォーツ 25x25x25mm ミニ光学レンズデザイン
高性能レーザーシステムや極端な環境センサーのペイロードでは,従来の光学ガラス化合物は,必然的に熱レンズ化や機械的劣化により失敗します.サファイアクォーツ 25x25x25mm ミニ光学レンズデザイン世界で最も耐久性のある光学基板の2つを利用して戦略的な解決策を提供します.サファイア(Al2O3) と高級溶融シリカクォーツ. コンパクトで設計された25x25x25mm ミニ高性能に合わせた部品です光学レンズ設計波束の形状,レーザー回転,高温性能と極度のスペクトル透明性が必須である強力な保護窓の統合を含むアプリケーション
工学的なベースライン25x25x25mm ミニキュービックレンズは正確な材料のマッチングに依存しますサファイア表面硬さ (Mohs 9) と熱伝導性が優れているため,砂磨きや高圧深さ,熱が強い外向きの光学には最適です.同時に清潔さもクォーツ内部制御装置として設定された場合,LIDTは,LEDの温度を低減し,LEDの温度を低減します.光学レンズ設計空間ビームの歪みや 壊滅的な光学破裂の危険なしに システムでは数キロワットのレーザー処理ができます
テクニカル仕様
| 技術パラメータ | サファイア 塩基 の 能力 | クォーツ (溶融シリカ) の基礎能力 |
|---|---|---|
| 製品枠組み | サファイアクォーツ 25x25x25mm ミニ光学レンズデザイン | サファイアクォーツ 25x25x25mm ミニ光学レンズデザイン |
| 標準寸法 | 25×25×25 mm (微小容差を ±0.01 mm に調整) | 25×25×25 mm (微小容差を ±0.01 mm に調整) |
| トランスミッション範囲 | 0.17 μm~5.5 μm (UV~中赤外線) | 0.18μm~2.5μm (深紫外線から近赤外線) |
| 表面の質 | 20/10 から 10/5 スクラッチ・ディグ (MIL-Spec) | 10/5 から 5/2 スクラッチ 掘り (高性能 レーザー グレード) |
| 波面の平らさ | ≤ λ/10 @ 632.8 nm 透明アパルチャー上 | ≤ λ/20 @ 632.8 nm 透明アパルチャー上 |
| 角容量 | ≤15弧秒垂直性 | メトロロジー用では ≤ 5 弧秒 |
| 熱伝導性 | 40 W/(m·K) @ 25°C (熱吸収が優れている) | 1.38 W/ ((m·K) @ 25°C |
| 材料 の 硬さ | ノップ硬さ ≈ 2000 HK (モハス9) | ノップ硬さ ≈ 520 HK (モハス 7) |
| レーザーダメージ (LIDT) | ≥ 10 J/cm2 (1064 nm,パルス10 ns) | ≥ 20 J/cm2 (1064 nm,パルス10 ns) |
材料
BK7または他の光学ガラス,クォーツ,サファイア,Ge,Si,ZnSe,CaF2など
長さ
3~100mm
幅
3~100mm
高さ
3~100mm
容量
±0.01mm
幅容量
±0.01mm
高さ 容量
±0.01mm
角容量
"~2"
規則違反
ΔN=0.1~05
表面精度
N=1~3
表面の質
10/5~60/40
コーティング
要求に応じて
適用分野
イメージング,照明,レーザーなど

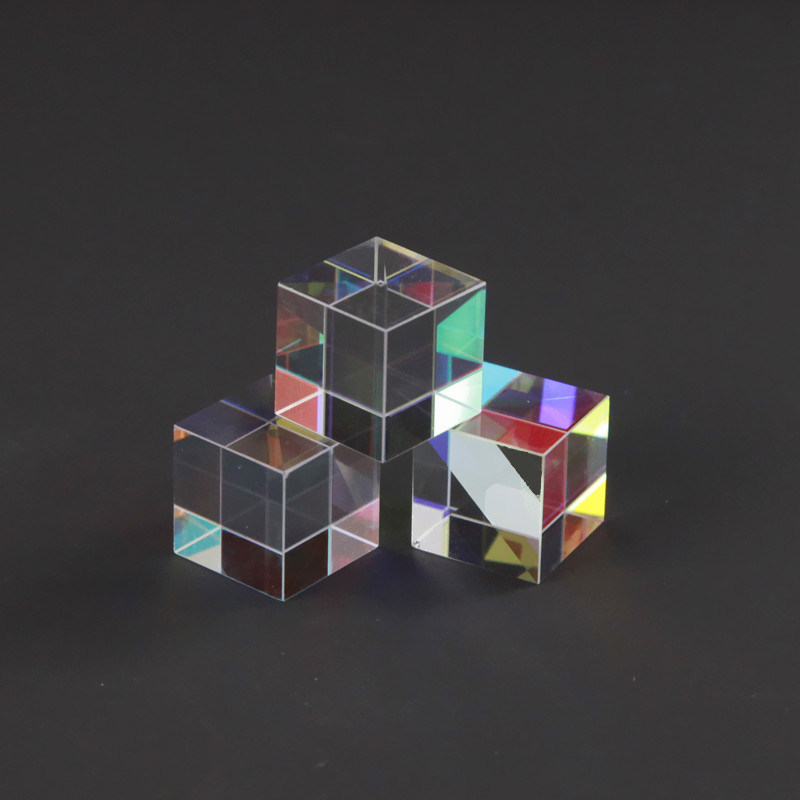

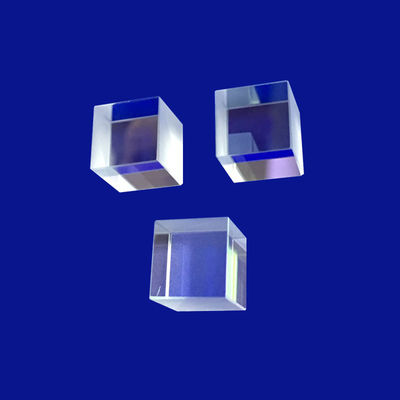

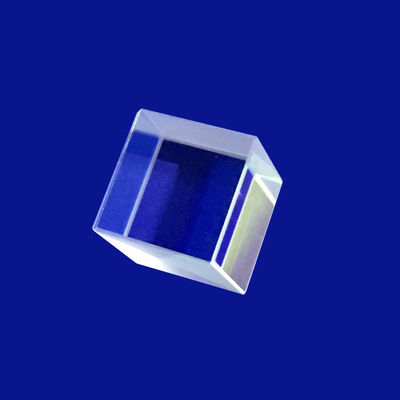

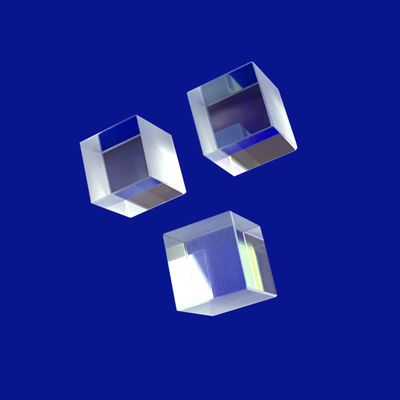

製品ギャラリー
主要統合分野
- 航空宇宙用電磁光学 (EO/IR) ポッド:軽量で頑丈なサファイア立方体 飛行機の標的と監視カメラのためのフロントエンドの折りたたみプリズムや窓として使用されます
- 高功率産業レーザーシステム:1064nmのファイバーレーザービームルーティング,組み合わせ,空間フィルタリングの設定に最適化された精密クォーツキューブ.
- 深海潜水艦の画像窓:高強度 25x25x25mm ミニ立方眼鏡は 広角視野を維持しながら 極端な静水圧に耐えるように設計されています
- 半導体計測とウエファー検査クォーツプリズム分割器は,クリーンルームで使用され,ナノメートルのスケールでのウェーファー欠陥分析のために深紫外線 (DUV) 光経路を導きます.
よく 聞かれる 質問
Q1: 25x25x25mm ミニ光学ブロックの サファイアとクォーツ基板を どうやって選ぶのですか?
A: その通り選択は,あなたのシステムの主要なストレス因子によって決定されます.光学レンズ設計構造強度,摩擦耐性,または中赤外線帯 (3.0〜5.5μm) の内での動作が要求されるサファイア硬さ9度と広いスペクトル伝達性があるため必須である.もし,あなたのアプリケーションに高エネルギー紫外線 (UV) レーザーが含まれているか,気温変動下で絶対的な幾何学的次元安定性を要求している場合合成溶融シリカクォーツレーザーダメージの限界が優れていて 熱膨張係数が非常に低いため 優先されます
Q2:サファイアを使って25x25x25mmのミニキューブを加工する際の主な課題は?
A: その通り原因はサファイア極端な物理硬さ,標準的なダイヤモンド磨きと光学磨き道具が急速に磨き消され,正確な90°の角度と平らな表面を維持することが困難になります.工場は,カスタムで構築された高濃度の結晶ダイヤモンドスラーリを装備した超硬いCNCラッピングステーションです.この特殊なインフラストラクチャにより,25x25x25mm ミニブロックを15弧秒未満に縮小し,厳格な仕様を満たす滑らかで低粗度な表面仕上げ (Ra ≤ 0.5 nm) を提供する.
Q3:このミニ光学レンズデザインは,カスタマイズされた内部コーティング要件に対応できますか?
A: その通り内部分裂や反射の平面はサファイアクォーツ 25x25x25mm ミニ耐久性のある薄膜コーティングで カスタマイズできます 抗反射コーティング (AR) を加えることで トランスプートを最大化できます単線レーザー回転用の高反射 (HR) ダイレクトリックスタック,またはカスタマイズされた二酸化フィルターで色選択分解.すべてのコーティングは,最大密度と環境回復性を確保するために,イオン補助電子ビーム蒸発を使用して適用されます.長期にわたるフィールド展開におけるフィルムの劣化防止.
Q4:サファイアの結晶の向きは,光学レンズ設計の性能にどのように影響するのか?
A: その通りザファイアはアニゾトロプ性二折り晶体であり,その折り率は光が結晶格子に入る角度によって変化することを意味します.望ましくない偏光分裂や二重屈折 (ゴースト画像) を防ぐためにミニ光学レンズ切る前に,精密に直線 偏光純度が重要なアプリケーションのために,光の伝達方向に平行な光学軸で立方体を作りますC軸 (0001) サファイアこの細かいレイアウトは 二重折りたたみ装置を完全に排除し 透明な光口を通る 波面の広がりを確保します
