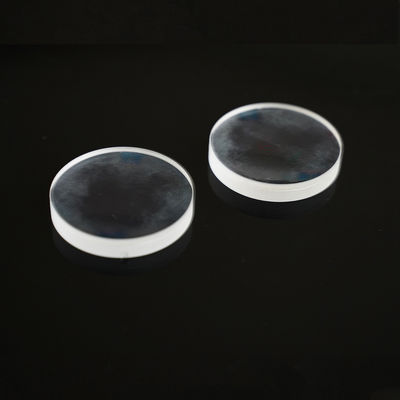

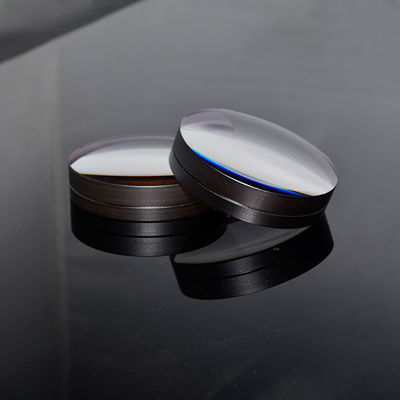

IRの光学注文のカメラ レンズの水晶サファイアのゲルマニウムの赤外線レンズ
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
IRの光学注文のカメラ レンズ
,水晶注文のカメラ レンズ
,サファイアのゲルマニウムの赤外線レンズ
Product Name:
IR光学カスタムカメラレンズ
Customized Support:
OEM、ODM
Materials:
クォーツ・サファイア・ゲルマニウムなど
Usage:
カメラレンズ
Diameter:
25 mm (カスタマイズ可能)
Radius:
>0.8mm (カスタマイズ可能)
製品説明
IR光学カスタムカメラレンズクォーツサファイアゲルマニウム赤外線レンズ
のIR光学カスタムカメラレンズクォーツサファイアゲルマニウム赤外線レンズは、高度な赤外線イメージングおよびセンシング システム用に設計された高性能光学コンポーネントです。精度と耐久性を重視して設計されたこのカスタム レンズは、石英、サファイア、ゲルマニウムなどの特殊な素材を利用し、さまざまな赤外線 (IR) スペクトル範囲にわたって優れた透過率を実現します。
石英とサファイアは近赤外 (NIR) アプリケーションに最適化されており、高い透明性、機械的強度、熱安定性を備えています。一方、ゲルマニウムはその高い屈折率と優れた IR 透過特性により中波赤外 (MWIR) アプリケーションに最適です。
このレンズは、熱画像、科学機器、産業用 IR センシングの正確なニーズを満たすように設計されています。反射防止 (AR) コーティングや広帯域 IR コーティングなどのコーティングは、表面反射を低減し、伝送効率を向上させ、ゴーストを最小限に抑えてパフォーマンスを向上させます。カスタマイズにより、エンジニアは特定のセンサー アレイや光学システムに合わせて焦点距離、直径、レンズ形状を最適化し、IR 検出アプリケーションで最大の画像精度と感度を確保できます。
技術仕様
| パラメータ | 石英レンズ | サファイアレンズ | ゲルマニウムレンズ |
|---|---|---|---|
| 材料 | 溶融石英 | サファイア (Al₂O₃) | ゲルマニウム (Ge) |
| 波長範囲 | 0.7μm～3.5μm | 0.8μm～5μm | 2μm～14μm |
| 直径 | 5mm～100mm（カスタマイズ可能） | 5mm～100mm（カスタマイズ可能） | 5mm～100mm（カスタマイズ可能） |
| 焦点距離 | 10mm～500mm | 10mm～500mm | 10mm～500mm |
| 表面品質 | 40/20 | 10/20 | 40/20 |
| コーティング | 反射防止 / 広帯域 IR | 反射防止 / 広帯域 IR | 反射防止 / 広帯域 IR |
| 伝染 ; 感染 | >92% | >90% | IR で >95% |
| 動作温度 | -40℃～200℃ | -50℃～200℃ | -40℃～120℃ |
| 形 | 平凸、メニスカス、カスタム | 平凸、メニスカス、カスタム | 平凸、メニスカス、カスタム |
| 応用 | IRカメラ、センサー、イメージングシステム | IRカメラ、センサー、産業用光学機器 | IRカメラ、熱画像、ガス検知 |
質問と回答
IR光学カスタムカメラレンズクォーツサファイアゲルマニウム赤外線レンズの機能は何ですか?
このレンズは、カメラやセンサーで赤外光の焦点を合わせ、コリメート、または整形するように設計されており、NIR および MWIR スペクトル範囲全体で高精度のイメージングを提供します。
これらのレンズにはなぜクォーツ、サファイア、ゲルマニウムが使用されているのでしょうか?
石英とサファイアは、機械的および熱的安定性が高く、近赤外波長で優れた透明性を示します。一方、ゲルマニウムは、その高い屈折率と強力な IR 透過により、中赤外用途に最適です。
レンズをさまざまな焦点距離や直径に合わせてカスタマイズできますか?
はい、IR光学カスタムカメラレンズクォーツサファイアゲルマニウム赤外線レンズセンサーアレイのサイズ、視野、焦点距離などの特定のシステム要件を満たすように完全にカスタマイズできます。
これらのレンズにはどのようなコーティング オプションがありますか?
反射防止コーティングと広帯域 IR コーティングを使用すると、透過率を最大化し、反射を最小限に抑え、IR スペクトル範囲全体で光学ゴーストを低減できます。
これらの赤外線レンズはどの業界で一般的に使用されていますか?
これらは、産業用 IR モニタリング、熱画像、科学研究、航空宇宙および防衛用途、医療用画像、および赤外線監視システムで広く使用されています。
利点
- 広範囲の IR スペクトル範囲:クォーツとサファイアは近赤外線を処理し、ゲルマニウムは熱検出のために中赤外線をカバーします。
- 高い伝送効率:最適化されたコーティングにより反射損失が低減され、光スループットが向上します。
- カスタマイズ可能な光学設計:焦点距離、直径、レンズの形状は、特定の IR センサーに合わせて調整できます。
- 耐久性と熱安定性:サファイアと石英は高い機械的強度と耐熱性を提供し、ゲルマニウムは中赤外用途で高い屈折安定性を提供します。
- 収差とゴーストが少ない:高精度な製造により優れた描写性能を実現します。
- 多彩な素材選択:エンジニアは、波長、環境条件、システム要件に応じて最適なレンズ素材を選択できます。
アプリケーション
- 赤外線カメラ:暗視、監視、およびセキュリティ画像システム。
- 熱画像システム:産業、航空宇宙用途。
- 科学機器:分光分析、ガス検知、IR 測定装置。
- 産業用センシング:非接触温度測定と光学センサー。
- 医療機器:診断と治療モニタリングのための IR イメージング。
- 航空宇宙と防衛:ミサイル誘導、リモートセンシング、環境モニタリング。
