Φ60mm 大型 16K ラインスキャンカメラレンズ
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
L60F6040-M72
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
60mm カメラレンズ
,大型カメラレンズ
,16K ラインスキャンカメラレンズ
Product Name:
16K ラインスキャンカメラレンズ
Focal Length:
60mm
Resolution:
8K 7μm/16K 3.5μm
Lris:
F4.0～F16
Filter Size:
カスタマイズ可能なアダプターリング
Focus:
0.3m～奥
Flange Length:
12mm
Mount Type:
M72
Dimensions:
Φ49×66mm
Operating Temp.:
-20℃～60℃
製品説明
Φ60mm 大型 16K ラインスキャンカメラレンズ
テクニカル仕様
| モデル | F30M1528M42 | F30M2528M42 | F30M3528M42 | F30M5020M42 | L60F6040-M72 |
|---|---|---|---|---|---|
| 焦点距離 | 15mm | 25mm | 35mm | 50mm | 60mm |
| 画像サイズ | Φ30mm | Φ30mm | Φ30mm | Φ30mm | Φ60mm |
| 決議 | 4K 7μm/8K 3.5μm | 4K 7μm/8K 3.5μm | 4K 7μm/8K 3.5μm | 4K 7μm/8K 3.5μm | 8K 7μm/16K 3.5μm |
| 比率範囲 | 0.001X~0.05X | 0.001X~0.125X | 0.001X~0.175X | 0.001X~0.167X | 0.001X~0.2X |
| ラング | >80% | >72% | >83% | >90% | >68% |
| 作業範囲 - アイリス | F2.8F22 | F2.8F22 | F2.8F22 | F2.0F22 | F4.0F16 |
| 作業範囲 - 焦点 | 0.3mInf | 0.2mInf | 0.2mInf | 0.3mInf | 0.3mInf |
| コントロール - アイリス | マニュアル | マニュアル | マニュアル | マニュアル | マニュアル |
| コントロール - 集中 | マニュアル | マニュアル | マニュアル | マニュアル | マニュアル |
| フィールドアングル | 89.4° @Φ287 52.8° @Φ144 |
59.7° @Φ287 32.1° @Φ144 |
44.6° @Φ287 23.2° @Φ144 |
22.0° @Φ287 10.0° @Φ144 |
53.1° @Φ60 50.0° @Φ56 |
| テレビ の 歪み | -0.1% | -0.09% | -0.08% | -0.07% | 00.2% |
| フレンズの長さ | 12mm | 12mm | 12mm | 12mm | 12mm |
| マウントタイプ | M42/M58 | M42/M58 | M42/M58 | M42/M58 | M72 |
| フィルタサイズ | カスタマイズできるアダプターリング | カスタマイズできるアダプターリング | カスタマイズできるアダプターリング | M43 P=0.75mm | M43 P=0.75mm |

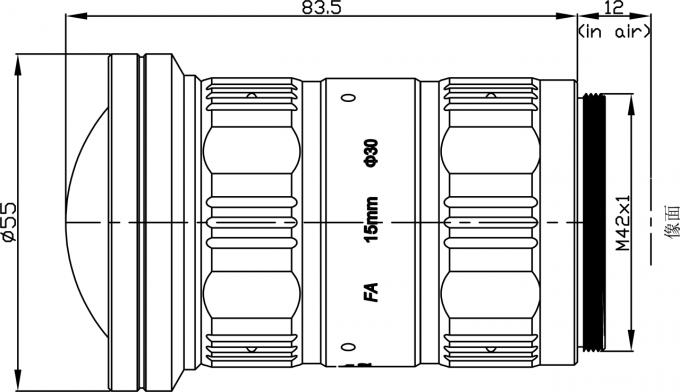

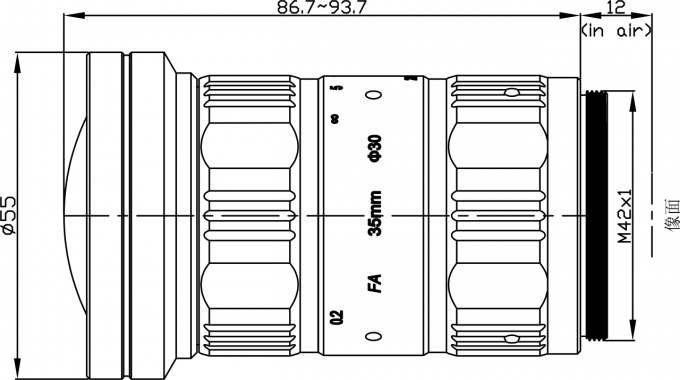

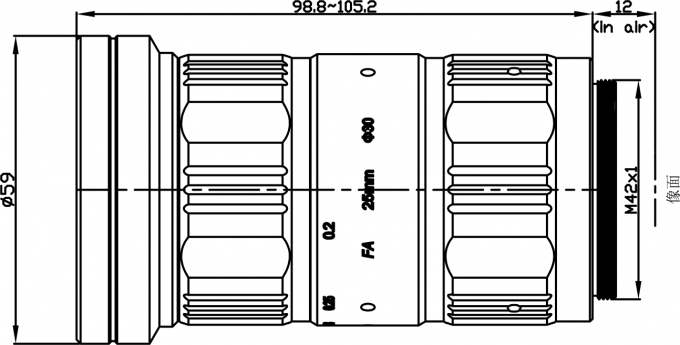

| サイズ | Φ55*83.5mm | Φ59*98.8mm | Φ55*86.7mm | Φ52*63.5mm | Φ49*66mm |
| 体重 | 323.5g | 476g | 350g | 290g | 314g |
| オペレーティングテンパー | -20°C〜60°C | -20°C〜60°C | -20°C〜60°C | -20°C〜60°C | -20°C〜60°C |
主要 な 特徴
- 巨大な Φ60mm 画像円:デザインは大フォーマット 16K ラインスキャンカメラレンズ高解像度のセンサーの長さを完全にカバーします
- 16K 解像度:微小レベルの異常を捉えるように設計されていますΦ 60mm 大型 16K ラインスキャン カメラレンズ超密度の3.5μmのピクセルに対応します
- 重用M72マウント接続:M72マウントは光学軸の傾きをゼロに保ち 重い大型ラインスキャンカメラモジュールを完璧に固定します
- 半導体ウエファー検査:半導体の表面をスキャンし ナノスケールの欠陥や塵を検知します
- OLED&FPDガラス検査:ピクセル配列の不一致,ガラスのアライナインメント,微小の擦り傷の分析に最適です.
- 高級銅製フィルムと電池分離フィルムスキャン:超幅のシート製造プロセスで微小な穴穴や 不均一なコーティング厚さを追跡します
よく 聞かれる 質問
-
Q:なぜ標準M42産業用レンズではなく Φ60mm大型フォーマット 16Kラインスキャンカメラレンズが必要ですか?A:標準M42レンズは Φ30mmの画像円しか投影しません. 12Kまたは16Kカメラに設置しようとすると,エッジは真っ黒になります.Φ 60mm 大型 16K ラインスキャン カメラレンズ巨大な Φ60mm スウィートスポットを提供し,16K 3.5μmセンサーの全長が高品質の画像データを受信することを保証します.
-
Q:この大型の16K線スキャンカメラの メカニカルインターフェースは?A: 高硬度M72スレッドマウントで 自動生産ラインの屈曲を最小限にするために 岩のように固い 精密な機械的な接続を提供します
-
Q:ピーク解像度を維持するための最適な光圈範囲は?A:レンズはF4.0からF16をカバーしていますが,16Kセンサーのピーク difrction-limitedパフォーマンスには通常F4.0からF5があります.6.
