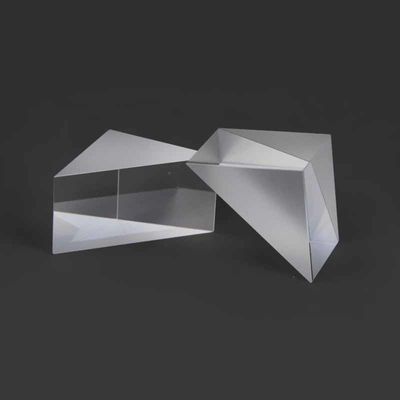

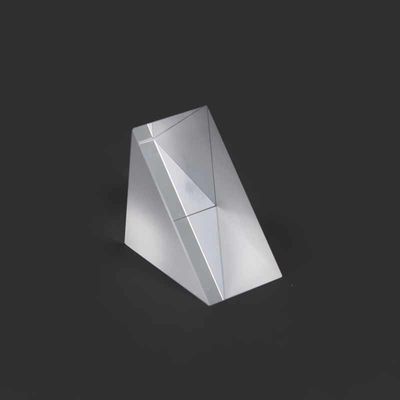

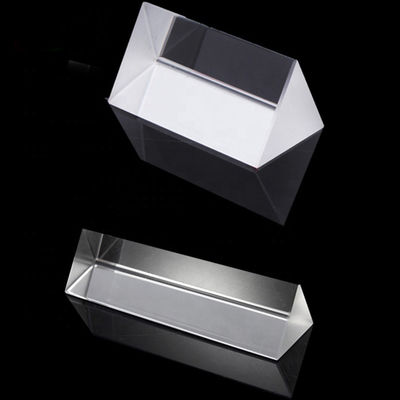

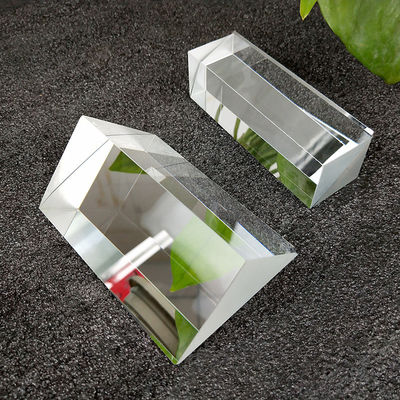

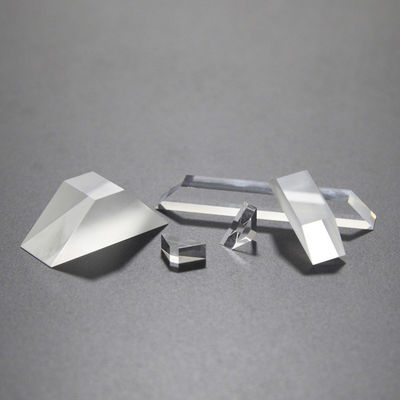

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
製品仕様
原産地:
上海、中国
ブランド名:
advance
モデル番号:
005
最低注文数量:
10部分
価格:
$100.00/Pieces 10-99 Pieces
補給能力:
1ヶ月あたりの10000000の部分/部分
製品詳細
Material:
BK7（カスタマイズ可能）
Customized Support:
OEM、ODM
Length:
3-100mm（カスタマイズ可能）
Dimension Tolerance:
+/-0.01mm
Width:
3-100mm（カスタマイズ可能）
Angle Tolerance:
3"～2'
Height:
3-100mm（カスタマイズ可能）
Flatness:
N=1~3
Length Tolerance:
+/-0.01mm
Width Tolerance:
+/-0.01mm
Surface Quality:
10/5~60/40 （カスタマイズ可能）
Application Area:
潜望鏡
製品説明
潜望鏡用カスタム 3-100 mm 光学 BK7 ガラス直角プリズム
の機能カスタム 3-100 mm 光学 BK7 ガラスプリズムは単純な光の曲がりを超えて拡張されます。として使用する場合潜望鏡用直角プリズム斜辺は、TIR 用にコーティングされていないか、保護されたアルミニウムまたは銀で処理されて特定の角度でのパフォーマンスを向上させることができる高効率反射板として機能します。私たちが提供しているのは、カスタム 3-100 mm 光学式設計者は、3 mm のマイクロ光学センサーから 100 mm の頑丈な海洋潜望鏡に至るまで、あらゆるものにこれらのプリズムを実装できます。この適応性と構造的完全性を組み合わせることで、BK7 ガラス、を作ります潜望鏡用直角プリズム防衛、海事、科学研究分野におけるゴールドスタンダードです。幾何学的精度を優先することで、カスタム 3-100 mm 光学式ソリューションは、出射ビームが入射ビームと完全に位置合わせされることを保証し、複雑な光学列におけるパリティ エラーを排除します。
製品仕様
| 材料 | BK7または他の光学ガラス、石英、サファイア、Ge、Si、ZnSe、CaF2など |
|---|---|
| 長さ | 3～100mm |
| 幅 | 3～100mm |
| 身長 | 3～100mm |
| 長さの許容差 | +/-0.01mm |
| 幅の許容差 | +/-0.01mm |
| 高さの許容差 | +/-0.01mm |
| 角度許容差 | 3"～2' |
| 不規則性 | ΔN=0.1～0.5 |
| 面精度 | N=1~3 |
| 表面品質 | 10/5～60/40 |
| コーティング | ご要望に応じて |
| 応用分野 | 映像、照明、レーザーなど |
技術仕様: BK7 ペリスコープ プリズムのベンチマーク
次の表は、当社の製品に適用されるプロフェッショナル グレードの基準を示しています。カスタム 3-100 mm 光学 BK7 ガラス特に最適化された生産潜望鏡用直角プリズム。
| 特徴 | カスタム 3-100 mm 光学式の仕様 | 運用上の利点 |
|---|---|---|
| 材料基板 | 光学グレードBK7ガラス(N-BK7) | 直角プリズムの高い透明度 |
| サイズ範囲 | カスタム 3 ～ 100 mm 光学寸法 | あらゆる Periscope 設計に拡張可能 |
| 角度許容差 | < 3 秒角から < 30 秒角まで | 直角プリズムの正確な位置合わせ |
| 表面品質 | 40-20 ～ 20-10 スクラッチディグ | Custom 3-100 mm Optical の低散乱 |
| 表面平坦度 | λ/4 ～ λ/10 @ 633nm | 潜望鏡用直角プリズムによる正確なイメージング |
| コーティングオプション | AR、Al、Ag、またはコーティングされていない TIR | BK7 ガラス光学系の最適化されたスループット |
| 屈折率 | 1.5168 @ 587.6nm | Custom 3-100 mm Optical での安定した光路 |
| クリアアパーチャ | > 顔領域の 90% | 直角プリズムの最大視野 |
主な機能と利点
のカスタム 3-100 mm 光学 BK7 ガラスシリーズは、一か八かのビジュアル システムで信頼性の高いパフォーマンスを提供するように構築されています。以下は、この機能の利点とさまざまな実装です。潜望鏡用直角プリズム:
- 総内部反射効率:のBK7 ガラスを許可します潜望鏡用直角プリズム多くの構成で金属コーティングを必要とせずに、ほぼ 100% の効率で光を反射します。
- 広範なサイズのカスタマイズ:私たちのカスタム 3-100 mm 光学式この機能により、アプリケーションがマイクロドローンであっても潜水艦であっても、直角プリズム完璧にフィットします。
- 優れた環境安定性: BK7 ガラス化学汚れや環境劣化に耐性があり、潜望鏡用直角プリズム長年の現場使用でも性能を維持します。
製品ギャラリー
エキスパート製品 FAQ: Periscope の直角プリズムをマスターする
このセクションでは、選択に関する信頼できる技術的洞察を提供します。カスタム 3-100 mm 光学 BK7 ガラス。
Q1: BK7 ガラスがペリスコープ用直角プリズムとして推奨されるのはなぜですか?
答え： BK7 ガラス可視スペクトルにおける高い透過率と物理的耐久性の優れたバランスを提供します。のために潜望鏡用直角プリズム、この素材により、画像が明るく鮮明に保たれます。これは、カスタム 3-100 mm 光学式監視に使用されるシステム。
Q2: Custom 3-100 mm Optical のサイズ範囲は画質にどのような影響を与えますか?
答え：サイズは変わりますが、当社の品質基準は変わりません。 100mm潜望鏡用直角プリズム作業中はより厳格な冷却が必要ですBK7 ガラス内部ストレスを防ぎ、カスタム 3-100 mm 光学式シリーズはすべてのスケールにわたって収差がありません。
Q3: 潜望鏡用直角プリズムは高出力レーザー潜望鏡でも使用できますか?
答え：はい、ただし、カスタム 3-100 mm 光学式表面は高いレーザー損傷閾値（LDT）まで研磨されています。私たちが治療できるのは、BK7 ガラス特殊なコーティングを施し、直角プリズム特定のレーザー波長を安全に処理します。
Q4: エンジニアリング会社にとっての「カスタム 3-100 mm 光学」サービスのメリットは何ですか?
答え：これにより、「既製」の部品を中心に設計する必要がなくなります。を選択することで、カスタム 3-100 mm 光学式ソリューションでは、正確な設置面積と高さを指定できます。潜望鏡用直角プリズム、スペース効率を最大化します。BK7 ガラス光学列車。
Q5: 直角プリズムの角度精度はどのように確認しますか?
答え：毎カスタム 3-100 mm 光学 BK7 ガラスユニットは高精度ゴニオメーターを使用してテストされています。のために潜望鏡用直角プリズム、画像の傾きや位置ずれを防ぐために、90 度および 45 度の角度が円弧から数秒以内に収まるようにします。
