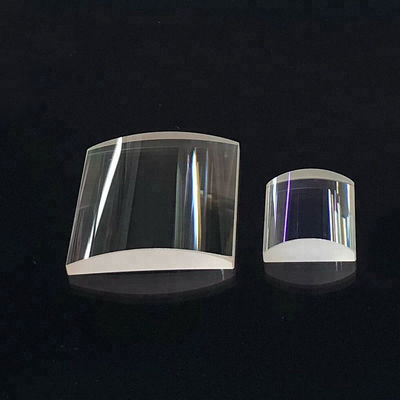

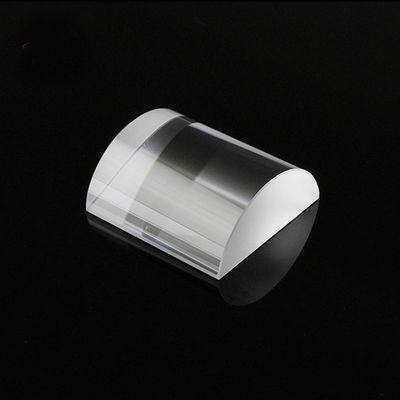

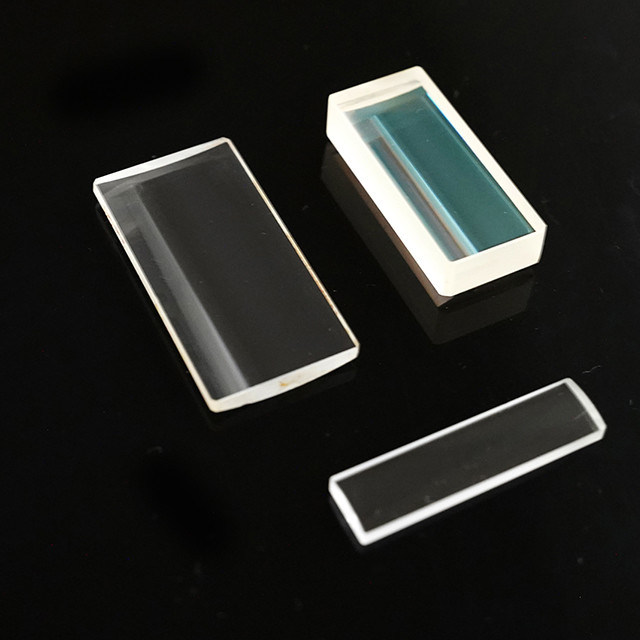

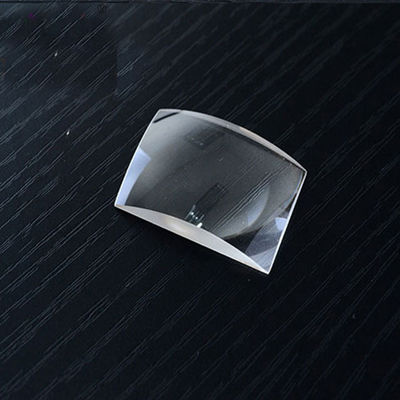

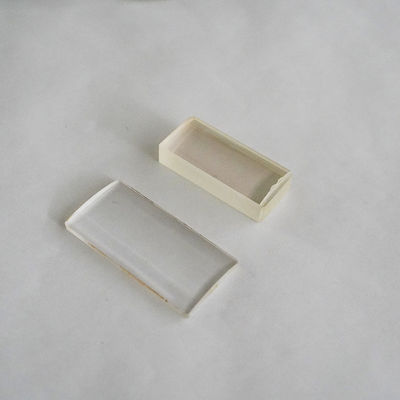

Plano凸の円柱赤外線レーザーのコリメーター レンズ
製品仕様
原産地:
中国
ブランド名:
Advance
認定:
ROHS\Reach
モデル番号:
条件として
最低注文数量:
1
価格:
$0.2~$100
支払い条件:
T/T&L/C
補給能力:
1000k/月
製品詳細
ハイライト:
赤外線レーザーのコリメーター レンズ
,円柱レーザーのコリメーター レンズ
,Plano凸arの上塗を施してあるレンズ
Application:
赤外線レーザーコリメーターレンズ
Customized Support:
OEM、ODM
Materials:
クォーツ サファイア CaF2 BK7 カスタマイズ可能
Coating:
ARコート
Surface Quality:
カスタマイズ可能
Focal Length:
カスタムリクエスト
Size:
カスタマイズされたサイズ
Width Tolerance:
+/-0.01mm
Focal Length Tolerance:
+/- 1％
Operatingtemperature:
-20から70 °C
製品説明
平凸シリンドリカル赤外線レーザーコリメーターレンズ
製品概要
の製造プロセス平凸シリンドリカル赤外線レーザーコリメーターレンズ必要な表面精度を達成するには、高度な CNC 研削とダイヤモンド旋削が必要です。なぜなら赤外線レーザーシステムは熱レンズ効果や物質の吸収に非常に敏感です。平凸円筒形基板は、その固有の屈折率と低い吸収係数を考慮して選択する必要があります。
プロフェッショナルとしてコリメータレンズこれらの光学部品は通常、特定の IR バンド (3 ～ 5 μm または 8 ～ 12 μm など) に合わせた高耐久性の反射防止 (AR) コーティングで処理されます。これにより、平凸円筒形赤外線レーザー出力は最大の電力効率を維持します。自動運転車の LiDAR システムで使用される場合でも、ハイエンドの熱兵器照準器で使用される場合でも、コリメータレンズ正確なデータ取得とターゲット照明に必要な基本的なビーム安定性を提供します。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 直径の範囲 | 直径0.7mm～直径400mm |
| カーブ半径の範囲 | R1.5～R∞など |
| 直径の許容差 | +/-0.1、+/-0.01、+/-0.005など |
| 直径の面 | λ、1/2λ、1/4λ、1/10λなど |
| 厚さの許容差 | +/-0.1、+/-0.05、+/-0.01など |
| 集中化 | +/-2'、+/-1' など |
| 絞りN | 5、1など |
| 凹凸ΔN | 2、1、0.5、0.2など |
| 表面品質 | 60/40、40/20、20/10、10/5など |
応用分野
- サーマルイメージングとサーモグラフィー:の使用平凸円筒形赤外線カメラの照明を形作るためのレンズ。
- LiDAR とリモートセンシング:実装するコリメータレンズ自動運転センサーでは、視界が悪い状況で障害物を検出します。
- 産業用ガス検知:を利用して、赤外線レーザー分子分光法では、平凸円筒形ビームパスが必要です。
- 防衛：を統合することで、コリメータレンズレーザー距離計と暗視ターゲットポインターに。
技術的なよくある質問
赤外レーザーの標準レンズの代わりに平凸シリンドリカルレンズが使用されるのはなぜですか?
アン赤外線レーザーダイオードは、多くの場合、一方向に他の方向よりも速く広がるビームを生成します。あ平凸円筒形レンズを使用すると、他の軸に影響を与えることなく特定の軸をコリメートすることができます。これは、あらゆる高性能レンズにとって重要なタスクです。コリメータレンズ。
10.6 μm で動作する赤外線レーザー コリメーター レンズに最適な材料は何ですか?
CO2用赤外線レーザー10.6μmでのアプリケーションにはセレン化亜鉛(ZnSe)が理想的平凸円筒形吸収が低く、可視透過率が高いため、基材に適しています。コリメータレンズアライメント。
平凸円筒形赤外線レーザー レンズには特別なコーティングが必要ですか?
はい。 IR 材料は屈折率が高いことが多いため、コーティングされていない平凸円筒形レンズは反射により光の 30% 以上を失う可能性があります。多層BBARコーティングにより、コリメータレンズほぼ99%を透過します赤外線レーザーエネルギー。
これらのコリメータ レンズ コンポーネントをマイクロ光学用にカスタマイズできますか?
絶対に。私たちは提供します平凸円筒形最小3mmのレンズでコンパクトに赤外線レーザーハンドヘルド医療機器または戦術機器に使用されるモジュールで、高精度を提供しますコリメータレンズ小さな設置面積でパフォーマンスを実現します。
ゲルマニウム平凸円筒レンズはどのように掃除すればよいですか?
ゲルマニウムは脆いです。柔らかく糸くずの出ない布と専用の溶剤を使用してください。常に処理してください赤外線レーザー光学部品の端に油が移らないようにしてください。コリメータレンズコーティングが劣化する可能性がありますので、平凸円筒形パフォーマンス。
メーカー情報
Shanghai Advance Optical-Electronics Technology Co., Ltd. は、2009 年 9 月に正式に設立されたテクノロジーベースの生産企業です。工場の敷地は、上海虹橋国際空港から車でわずか 30 分の上海市青浦工業団地にあります。
同社は光学業界の優秀な技術者を多数集め、光学の機械・電気設計、加工、販売サービスなど総合的なサポート体制を整えております。私たちは、お客様一人ひとりに高品質で便利な商品とサービスを心を込めて提供します。
事業内容
- 光学機械および電気モジュールの開発
- 精密光学素子加工
- カメラレンズの設計・加工
- 光学設計および光路最適化ソリューション
- 技術相談とアフターサービス
応用分野
マシンビジョン、人工知能、生物医学、スマートシティ、ハイエンドモニタリング、検査機器、機器、レーザーエッチング、特殊照明、科学研究機関など。
会社の利点
- 設計、製造、販売の総合力とワンストップでの便利な調達サービス
- 低コストで迅速な校正サービスを提供する数万の光学モールドとサンプル
- お客様の新製品の研究開発に早期から参加し、実現可能な計画や提案を提供します
